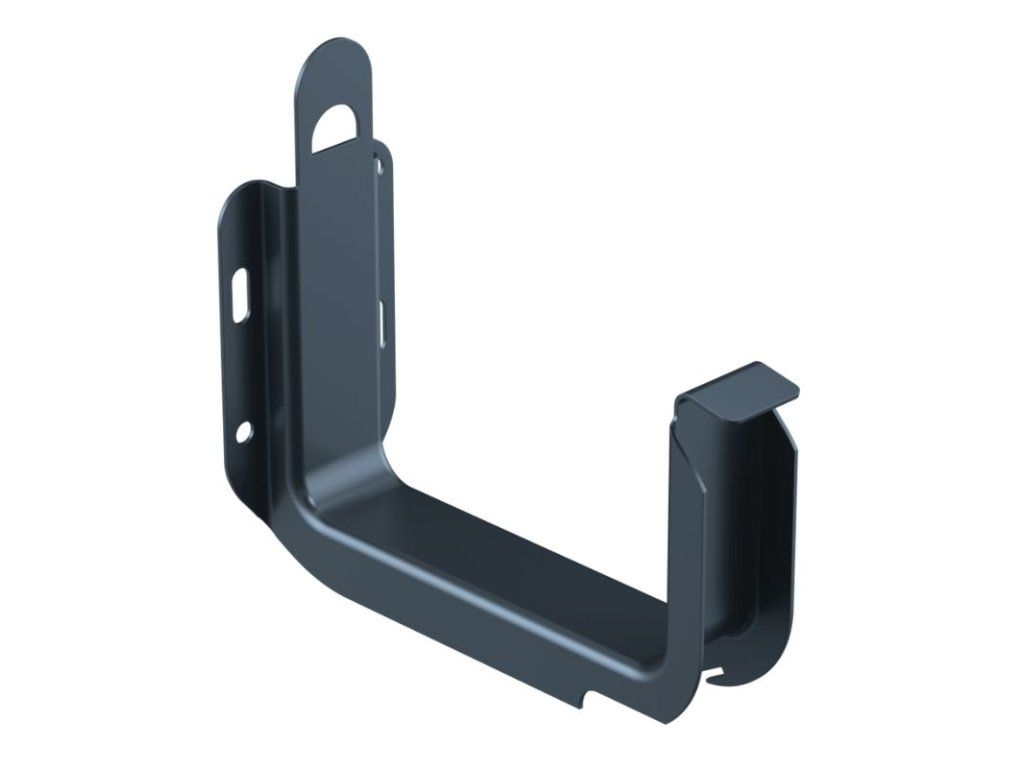

GALECO STAL2 čelový hák pre maskovací kryt Grafitová RAL 7015

GALECO STAL2 čelový hák pre maskovací kryt

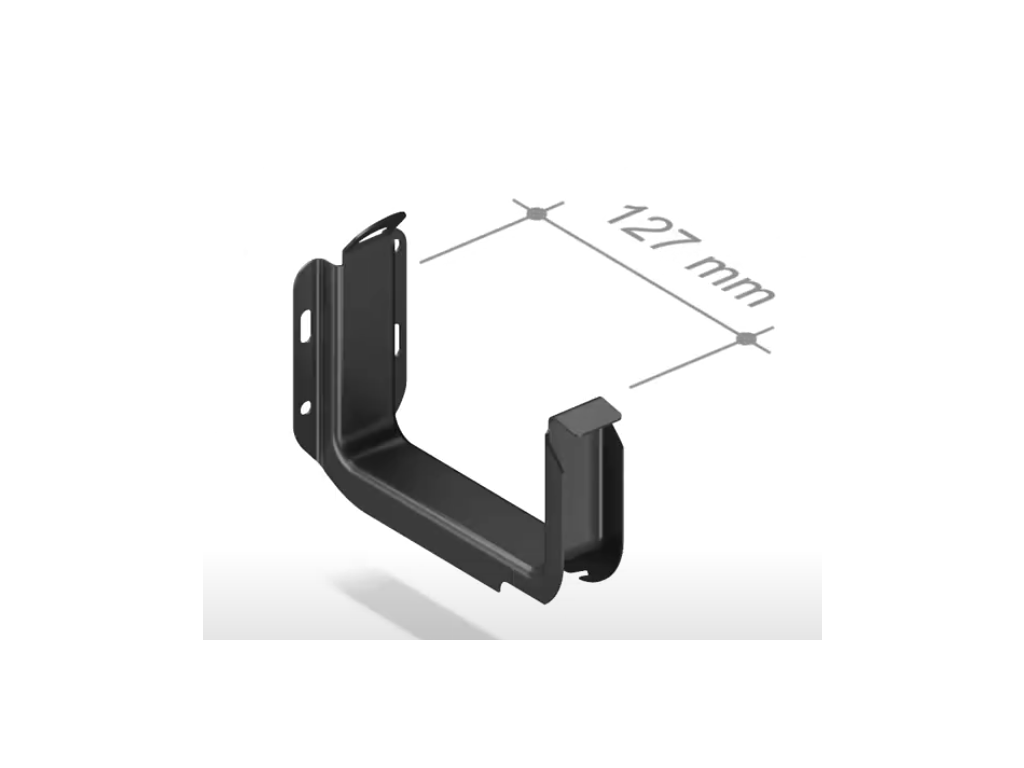

Čelový hák pre maskovací kryt je systémový prvok hranatého oceľového odkvapového systému GALECO STAL2 a skrytého odkvapového systému GALECO. Slúži na pevné uchytenie žľabu 125 mm k čelovej doske a súčasne vytvára oporu na nasadenie maskovacieho krytu, ktorý zakrýva prednú časť žľabu a dodáva odkvapu čistý, moderný vzhľad.

Hák je vyrobený z ocele s farebnou povrchovou úpravou v odtieni grafitová RAL 7015. Používa sa pri montáži systému s maskovacími krytmi a je kompatibilný so žľabom GALECO STAL2 125 mm.

Použitie a montáž

Hák sa pripevňuje priamo na čelovú dosku strechy vhodnými skrutkami podľa podkladu. Háky je potrebné rozmiestniť v pravidelných rozostupoch a osadiť so správnym spádom smerom ku kotlíku, aby voda zo žľabu spoľahlivo odtekala. Po vložení žľabu sa na pripravenú časť háku upevní maskovací kryt.

Pri montáži odporúčame dodržať pokyny výrobcu a použiť originálne komponenty systému GALECO STAL2, aby boli žľab, háky, maskovacie kryty a spojovacie prvky správne kompatibilné.

Výhody čelového háku pre maskovací kryt

• umožňuje uchytenie hranatého žľabu k čelovej doske,
• slúži zároveň ako držiak maskovacieho krytu,
• vytvára čisté a estetické zakončenie prednej časti odkvapu,
• je farebne zladený s ostatnými prvkami systému GALECO STAL2,
• pevná oceľová konštrukcia zaisťuje stabilné uchytenie žľabu.

Technická špecifikácia

Súvisiace prvky odkvapového systému GALECO STAL2

Čelový hák pre maskovací kryt sa používa spolu so žľabom, maskovacím krytom, spojkami a ďalšími prvkami hranatého systému GALECO STAL2.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový hranatý hák
4. Kovový čelový hák
5. Kovový čelový hák pre maskovací kryt
6. Žľab
7. Kotlík
8. Spojka žľabu
9. Maskovací kryt
10. Vnútorná spojka pre maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Koleno 67°
21. Hranatá oceľová rúra
22. Spojka rúry
23. Hranatá oceľová objímka
24. Dvojzávitový tŕň s dlhou hmoždinkou M8
25. Hranatá oceľová odbočka
26. Univerzálny lapač nečistôt (s košíkom a klapkami)
27. Ohybné koleno
28. Klapka na rúru 80 × 80 mm
29. Vertikálny čistiaci kus 110 s redukciou 80–110 (súprava)
30. Rúra napojená na čistiaci kus 0,5 m, fi 110

Pomôcka pri napojení jednotlivých častí systému GALECO STAL2

Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

Tabuľka účinnosti systému GALECO STAL2

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO STAL2 pri umiestnení zvodu na kraji alebo v strede žľabu.

Súvisiace prvky skrytého odkvapového systému GALECO

Pre vytvorenie kompletného systému je potrebné žľab doplniť vhodnými hákmi, spojkami, rohmi, kotlíkom, plastovými hranatými zvodovými rúrami 70 × 80 mm, objímkami a ďalšími systémovými prvkami.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový čelový hák pre maskovací kryt
4. Spojka žľabu
5. Žľab
6. Podžľabový pás s dierou
7. Lapač lístia
8. Kotlík
9. Podžľabový pás
10. Maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Spojka rúry s tesnením
21. Hranatá plastová rúra 70x80 mm
22. Hranatá oceľová objímka
23. Dvojzávitový tŕň s dlhou hmoždinkou M8
24. Redukcia zo 70x80 na fi 110
25. Odpadová rúra
26. Odpadové koleno s objímkou
27. Revízna šachta s nadstavbou
28. Koleno 67°
29. Netypické koleno
30. Odskokové (soklové) koleno
31. Hranatá plastová odbočka
32. Hranaté ohybné koleno

Pomôcka pri napojení jednotlivých častí skrytého odkvapového systému GALECO

Pri výbere prvkov skrytého systému GALECO odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere. Pri napojení kotlíka a zvodovej rúry nepotrebujete spojku rúr s tesnením, je súčasťou kotlíka.

Tabuľka účinnosti skrytého systému GALECO

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť konkrétna veľkosť skrytého systému GALECO pri umiestnení zvodu na kraji alebo v strede žľabu.
