GALECO STAL2 hranatý vonkajší roh 125 mm, 90° Grafitová RAL 7015
Kód: 187015181
Súvisiaci tovar
Podrobný popis

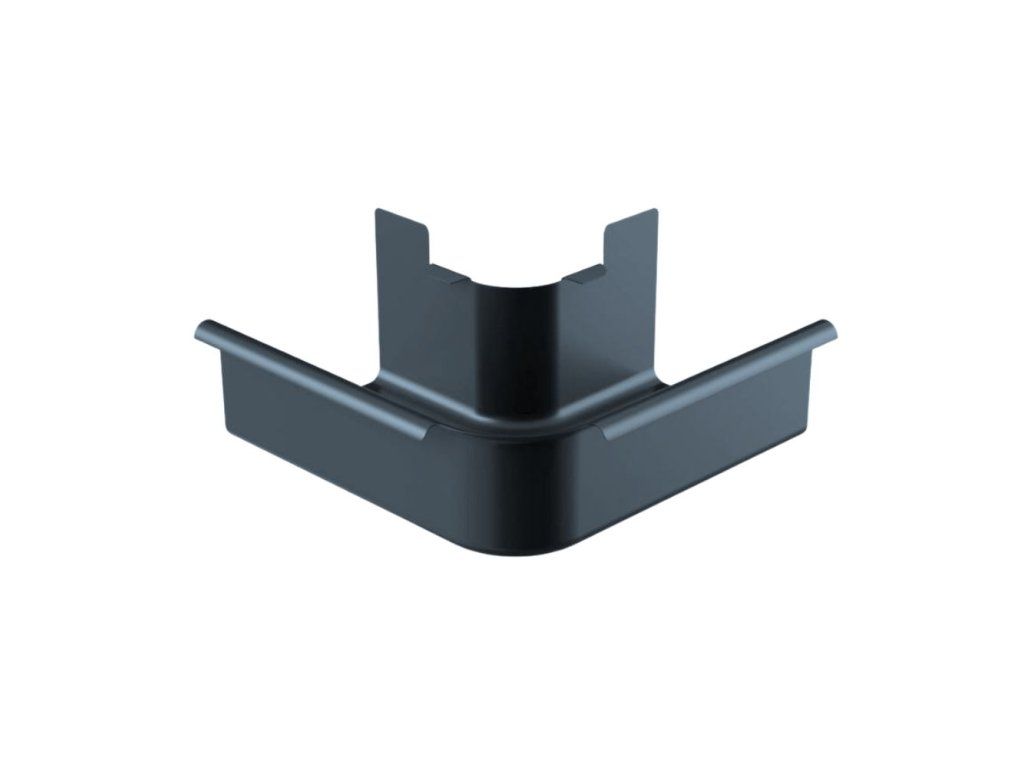

GALECO STAL2 hranatý vonkajší roh 125 mm, 90° Grafitová RAL 7015
Hranatý vonkajší roh GALECO STAL2 so šírkou 125 mm a uhlom 90° slúži na spojenie dvoch odkvapových žľabov na vonkajšom rohu stavby. Zabezpečuje plynulé vedenie dažďovej vody medzi susediacimi stranami strechy a zachováva jednotný hranatý vzhľad celého systému.
Použitie vonkajšieho rohu GALECO STAL2
Roh sa používa na miestach, kde odkvapové žľaby pokračujú okolo vonkajšieho rohu budovy. Na oboch stranách sa napája na žľaby GALECO STAL2 125 mm pomocou žľabových spojok podľa montážnych pokynov výrobcu.
Vonkajší roh je žľabový prvok, ktorý vedie dažďovú vodu. Nejde o vonkajší rohový prvok maskovacieho krytu, ktorý slúži iba na estetické prekrytie maskovania žľabu.
Výhody hranatého systému GALECO STAL2
- plynulé vedenie dažďovej vody cez vonkajší roh stavby,
- moderný hranatý vzhľad vhodný k súčasnej architektúre,
- presná kompatibilita so žľabmi GALECO STAL2 125 mm,
- odolná oceľová konštrukcia s ochrannou povrchovou úpravou,
- farebné zladenie so žľabmi a ostatnými systémovými prvkami.
Montážna poznámka
Roh je určený výhradne pre hranatý oceľový žľabový systém GALECO STAL2 so šírkou žľabu 125 mm a skrytý odkvapový systém GALECO. Pri montáži je potrebné použiť kompatibilné žľabové spojky, dodržať správny spád žľabov a odporúčané dilatačné medzery. Pred objednaním skontrolujte, či potrebujete vonkajší alebo vnútorný roh.
Technická špecifikácia
| Výrobca | GALECO |
| Produktový rad | GALECO STAL2 / skrytý odkvapový systém GALECO |
| Typ systému | hranatý oceľový odkvapový systém |
| Komponent | vonkajší žľabový roh |
| Materiál | lakovaná pozinkovaná oceľ |
| Rozmerová kategória | žľab 125 mm / zvod 80 × 80 mm |
| Šírka žľabu | 125 mm |
| Uhol | 90° |
| Farba | Grafitová RAL 7015 |
| Určenie | spojenie dvoch žľabových vetiev na vonkajšom rohu stavby |
Súvisiace prvky odkvapového systému GALECO STAL2
Vonkajší žľabový roh 90° je v nasledujúcom prehľade označený ako komponent č. 14. Používa sa spolu so žľabmi 125 mm, žľabovými spojkami a hákmi.
- Čelo pravé oceľové
- Čelo pravé plastové
- Kovový hranatý hák
- Kovový čelový hák
- Kovový čelový hák pre maskovací kryt
- Žľab
- Kotlík
- Spojka žľabu
- Maskovací kryt
- Vnútorná spojka pre maskovací kryt
- Vonkajšia spojka pre maskovací kryt
- Maskovací kryt pre vnútorný roh
- Vnútorný roh 90°
- Vonkajší roh 90°
- Maskovací kryt pre vnútorný roh
- Čelo ľavé plastové
- Čelo ľavé oceľové
- Maskovací kryt pre ľavé čelo
- Maskovací kryt pre pravé čelo
- Koleno 67°
- Hranatá oceľová rúra
- Spojka rúry
- Hranatá oceľová objímka
- Dvojzávitový tŕň s dlhou hmoždinkou M8
- Hranatá oceľová odbočka
- Univerzálny lapač nečistôt (s košíkom a klapkami)
- Ohybné koleno
- Klapka na rúru 80 × 80 mm
- Vertikálny čistiaci kus 110 s redukciou 80–110 (súprava)
- Rúra napojená na čistiaci kus 0,5 m, fi 110
Pomôcka pri napojení jednotlivých častí systému GALECO STAL2
Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.
Tabuľka účinnosti systému GALECO STAL2
Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO STAL2 pri umiestnení zvodu na kraji alebo v strede žľabu.
Dodatočné parametre
| Kategória: | Grafitová RAL 7015 |
|---|---|
| Hmotnosť: | 0.68 kg |
| Farba: | Grafitová RAL 7015 |
| Systém: | hranatý oceľový odkvapový systém GALECO STAL2 |
| Materiál: | farebná oceľ |
| Rozmer: | žľab 125 mm / zvod 80 × 80 mm |
| Farba: | Grafitová RAL 7015 |
-
Montážny návod odkvapového systému GALECO STAL2 (309.6 kB)
-
Vyhlásenie o parametroch GALECO STAL2 (52.9 kB)
Montážny návod odkvapového systému GALECO STAL2
Montážny návod skrytého odkvapového systému GALECO
