GALECO hranaté flexibilné koleno 80 × 70mm

GALECO hranaté flexibilné koleno 80 × 70mm

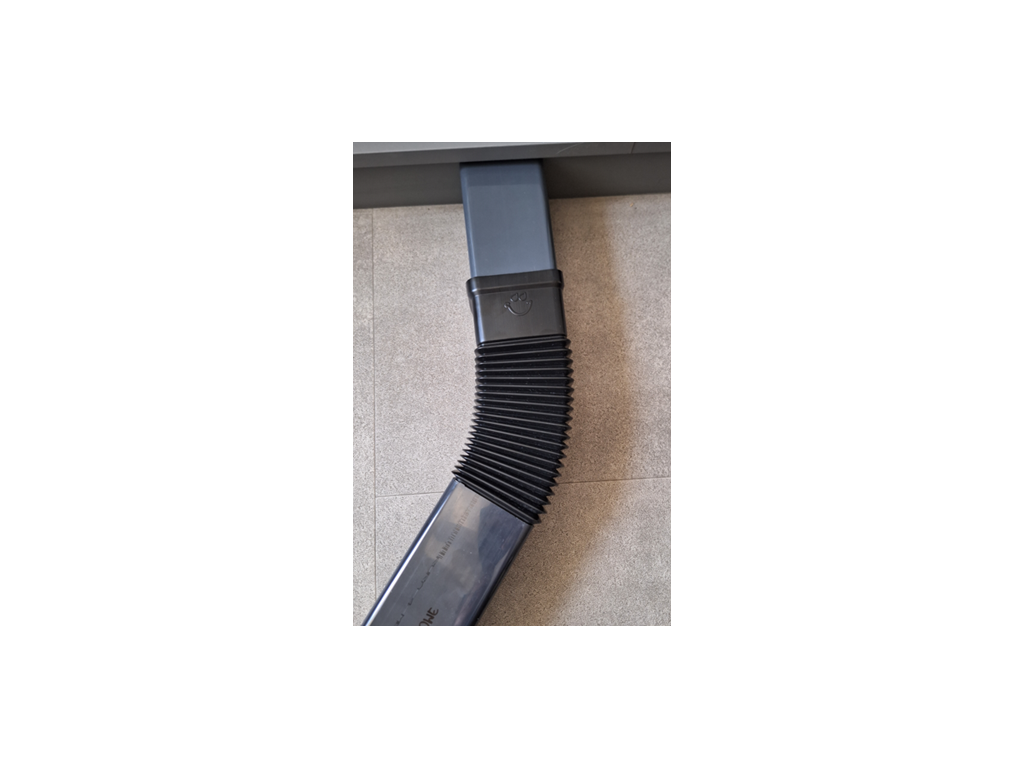

Umožňuje flexibilnú zmenu smeru hranatého zvodu 80 × 70 mm pri komplikovanejšom vedení potrubia.

Produkt je systémovým prvkom riešenia GALECO pre odvod dažďovej vody. Pri výbere je potrebné skontrolovať kompatibilitu s nadväzujúcimi časťami zostavy a konkrétnym stavebným detailom.

Použitie a montáž

Koleno sa tvaruje len v rozsahu povolenom výrobcom a pripája sa ku kompatibilným hranatým prvkom zvodu.

Montáž musí zabezpečiť voľný odtok vody, stabilné uchytenie prvkov a prístup k častiam, ktoré vyžadujú pravidelnú kontrolu alebo čistenie.

Výhody produktu

• systémová kompatibilita s prvkami GALECO,
• presné tvarové vyhotovenie,
• odolnosť voči poveternostným vplyvom,
• jednoduché napojenie na nadväzujúce prvky,

Technická špecifikácia

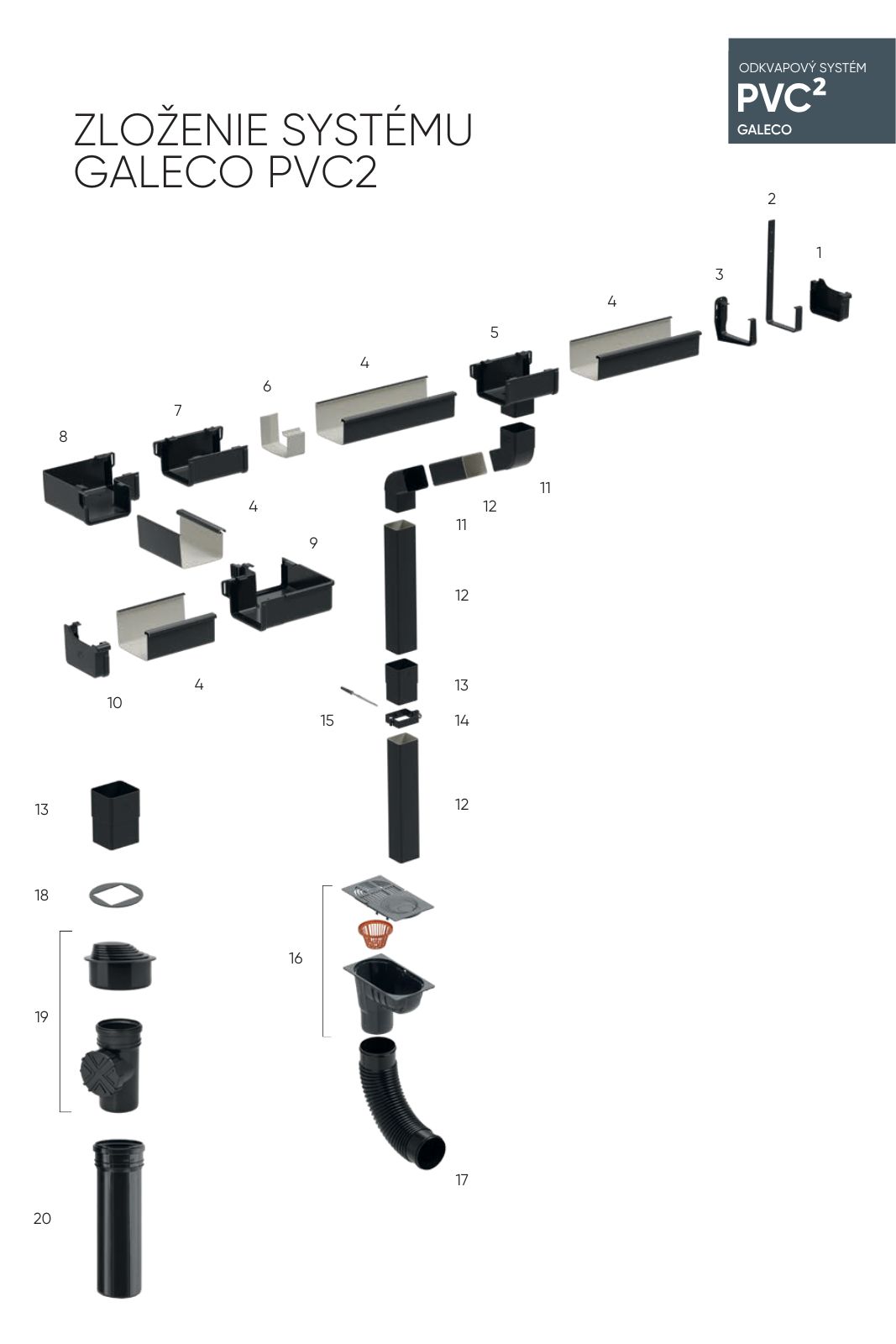

Kompatibilita systému GALECO PVC2

Produkt je určený výhradne pre hranatý plastový odkvapový systém GALECO PVC2. Pred objednaním skontrolujte, že všetky žľabové a zvodové prvky patria do rovnakého systému a správnej rozmerovej kategórie.

1. Čelo pravé plastové
2. Kovový hranatý hák
3. Plastový čelový hák
4. Žľab
5. Kotlík
6. Tesniaca vložka (už nie je potrebná)
7. Spojka žľabu
8. Vnútorný roh 90°
9. Vonkajší roh 90°
10. Čelo ľavé plastové
11. Koleno 67°
12. Hranatá plastová rúra
13. Spojka rúry
14. Hranatá plastová objímka
15. Dvojzávitový tŕň s dlhou hmoždinkou M8
16. Univerzálny lapač nečistôt (s košíkom a klapkami)
17. Ohybné koleno
18. Klapka na rúru 70 × 80 mm
19. Vertikálny čistiaci kus 110 s redukciou 80–110 (súprava)
20. Rúra napojená na čistiaci kus 0,5 m, fi 110

Pomôcka pri napojení jednotlivých častí systému GALECO PVC2

Pri výbere prvkov systému GALECO PVC2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

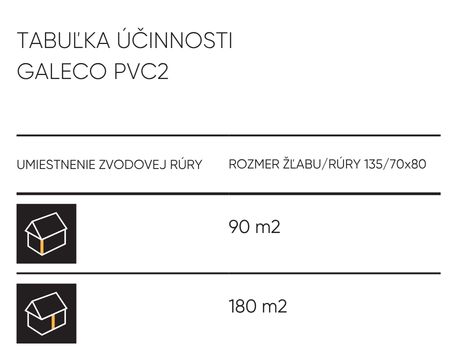

Tabuľka účinnosti systému GALECO PVC2

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO PVC2 pri umiestnení zvodu na kraji alebo v strede žľabu.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový čelový hák pre maskovací kryt
4. Spojka žľabu
5. Žľab
6. Podžľabový pás s dierou
7. Lapač lístia
8. Kotlík
9. Podžľabový pás
10. Maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Spojka rúry s tesnením
21. Hranatá plastová rúra 70x80 mm
22. Hranatá oceľová objímka
23. Dvojzávitový tŕň s dlhou hmoždinkou M8
24. Redukcia zo 70x80 na fi 110
25. Odpadová rúra
26. Odpadové koleno s objímkou
27. Revízna šachta s nadstavbou
28. Koleno 67°
29. Netypické koleno
30. Odskokové (soklové) koleno
31. Hranatá plastová odbočka
32. Hranaté ohybné koleno

Pomôcka pri napojení jednotlivých častí skrytého odkvapového systému GALECO

Pri výbere prvkov skrytého systému GALECO odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere. Pri napojení kotlíka a zvodovej rúry nepotrebujete spojku rúr s tesnením, je súčasťou kotlíka.

Tabuľka účinnosti skrytého systému GALECO

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť konkrétna veľkosť skrytého systému GALECO pri umiestnení zvodu na kraji alebo v strede žľabu.
