GALECO STAL2 hranatý oceľový čelový hák 125 mm Grafitová RAL 7015

GALECO STAL2 hranatý oceľový čelový hák 125 mm

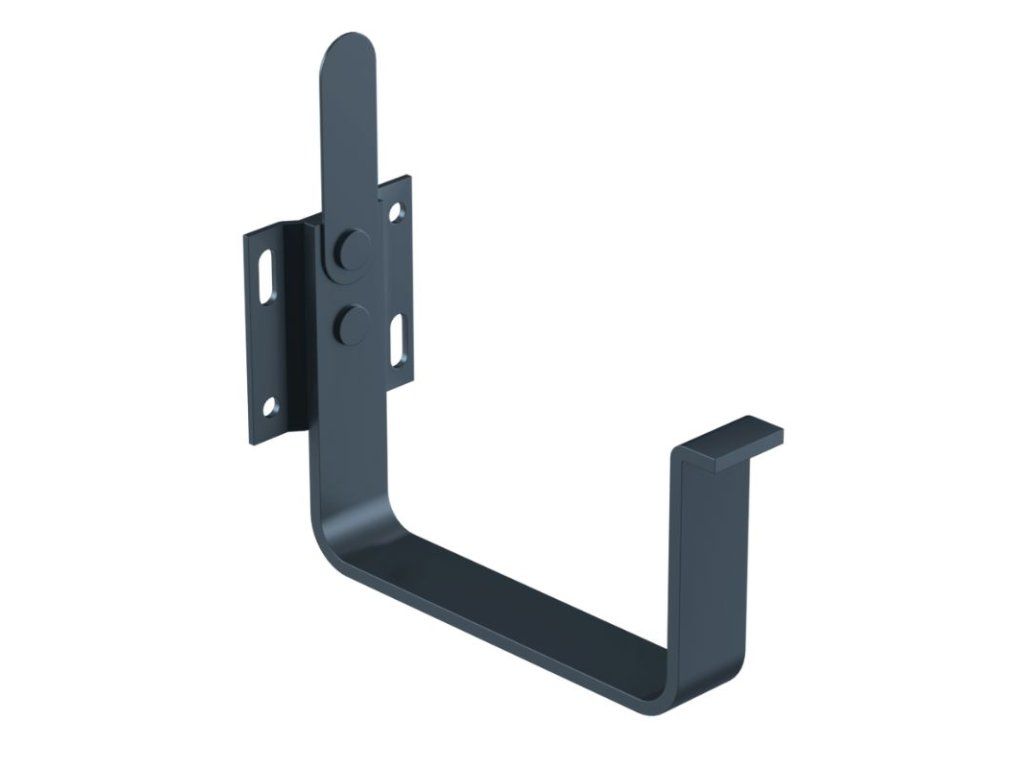

Hranatý oceľový čelový hák je systémový montážny prvok určený na uchytenie žľabu GALECO STAL2 so šírkou 125 mm priamo k čelovej doske strechy. Používa sa pri odkvapovom systéme bez maskovacích krytov, kde zostáva predná časť žľabu viditeľná.

Hák je vyrobený z pevnej ocele s farebnou povrchovou úpravou v odtieni grafitová RAL 7015. Jeho tvar zodpovedá hranatému profilu žľabu a pomáha udržať žľab v správnej polohe počas celej životnosti systému.

Použitie a montáž

Čelový hák sa pripevňuje priamo na čelnú alebo čelovú dosku pomocou vhodných skrutiek podľa typu podkladu. Háky sa montujú v pravidelných rozostupoch a vo vytýčenom spáde smerom ku kotlíku, aby dažďová voda mohla zo žľabu spoľahlivo odtekať.

Pri montáži je dôležité dodržať odporúčané rozostupy hákov, zabezpečiť ich presné vyrovnanie a použiť originálne komponenty GALECO STAL2. Tento typ háku nie je určený na upevnenie maskovacieho krytu.

Výhody hranatého čelového háku GALECO STAL2

• pevné uchytenie žľabu 125 mm k čelovej doske,
• tvar prispôsobený hranatému profilu žľabu GALECO STAL2,
• umožňuje presné vytvorenie potrebného spádu žľabu,
• oceľové vyhotovenie s odolnou farebnou povrchovou úpravou,
• farebné zladenie s ostatnými prvkami odkvapového systému.

Technická špecifikácia

Súvisiace prvky odkvapového systému GALECO STAL2

Čelový hák sa používa spolu so žľabom, kotlíkom, spojkami žľabu, rohmi a ďalšími komponentmi hranatého systému GALECO STAL2.
