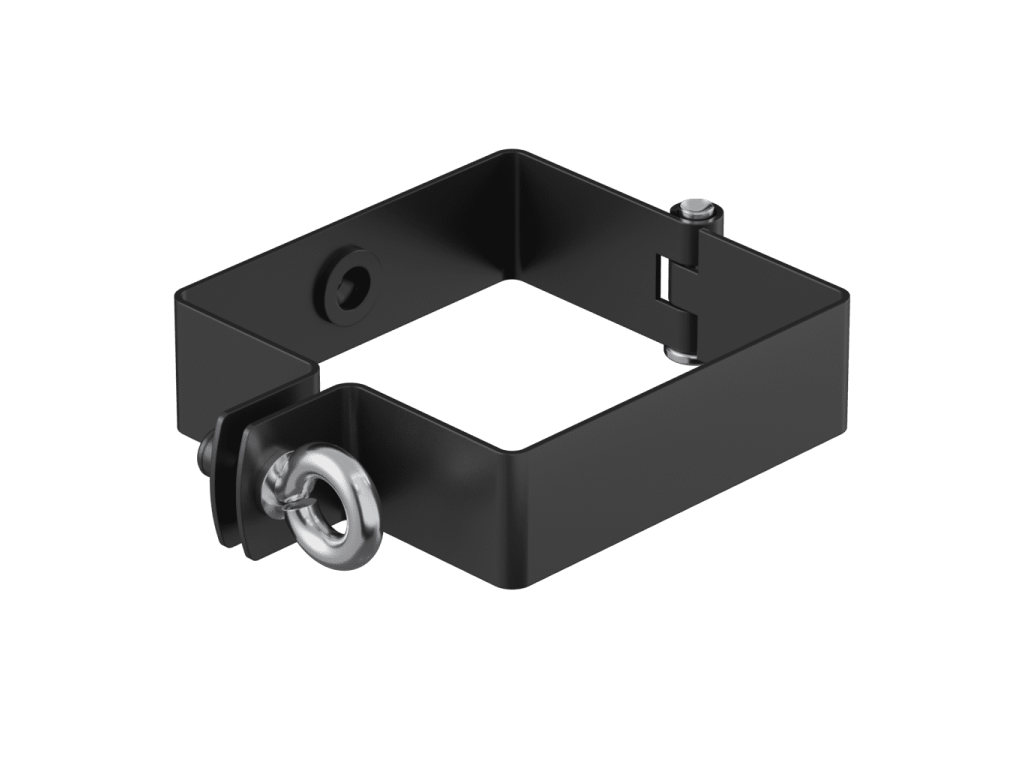

GALECO STAL2 hranatá objímka 80 × 80 Čierna RAL 9005

GALECO STAL2 hranatá objímka 80 × 80 Čierna RAL 9005

Hranatá oceľová objímka GALECO STAL2 s rozmerom 80 × 80 mm slúži na pevné a bezpečné uchytenie hranatej zvodovej rúry k fasáde. Farebne aj tvarovo nadväzuje na ostatné prvky systému GALECO STAL2 a pomáha udržať zvod v správnej polohe po celej výške budovy.

Použitie hranatej objímky GALECO STAL2

Objímka sa upevňuje do steny pomocou vhodného tŕňa a hmoždinky podľa typu podkladu. Následne sa do nej osadí hranatá zvodová rúra 80 × 80 mm. Objímky je potrebné rozmiestniť rovnomerne po celej výške zvodu tak, aby bolo potrubie stabilné a bezpečne uchytené.

Pri bežnej montáži odporúčame osádzať objímky približne každé 2 metre a pridať jednu objímku navyše na každý samostatný zvod. Presné rozostupy je potrebné prispôsobiť výške budovy, podkladu a miestnym podmienkam.

Výhody hranatého systému GALECO STAL2

• moderný hranatý vzhľad vhodný k súčasnej architektúre,
• pevné a stabilné uchytenie hranatej zvodovej rúry,
• odolná oceľová konštrukcia s ochrannou povrchovou úpravou,
• farebne zladené žľaby, zvody a systémové doplnky,
• kompletné riešenie odvodu dažďovej vody zo strechy.

Montážna poznámka

Objímka je určená výhradne pre hranaté oceľové zvodové rúry GALECO STAL2 s rozmerom 80 × 80 mm. Na montáž je potrebný vhodný dvojzávitový tŕň a hmoždinka podľa typu fasády alebo muriva. Pred objednaním skontrolujte správny počet objímok, rozmer a farebné vyhotovenie.

Technická špecifikácia

Súvisiace prvky odkvapového systému GALECO STAL2

Hranatá oceľová objímka je v nasledujúcom prehľade označená ako komponent č. 23. Používa sa spolu s hranatou oceľovou rúrou 80 × 80 mm a dvojzávitovým tŕňom s dlhou hmoždinkou M8.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový hranatý hák
4. Kovový čelový hák
5. Kovový čelový hák pre maskovací kryt
6. Žľab
7. Kotlík
8. Spojka žľabu
9. Maskovací kryt
10. Vnútorná spojka pre maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Koleno 67°
21. Hranatá oceľová rúra
22. Spojka rúry
23. Hranatá oceľová objímka
24. Dvojzávitový tŕň s dlhou hmoždinkou M8
25. Hranatá oceľová odbočka
26. Univerzálny lapač nečistôt (s košíkom a klapkami)
27. Ohybné koleno
28. Klapka na rúru 80 × 80 mm
29. Vertikálny čistiaci kus 110 s redukciou 80–110 (súprava)
30. Rúra napojená na čistiaci kus 0,5 m, fi 110

Pomôcka pri napojení jednotlivých častí systému GALECO STAL2

Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

Tabuľka účinnosti systému GALECO STAL2

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO STAL2 pri umiestnení zvodu na kraji alebo v strede žľabu.
