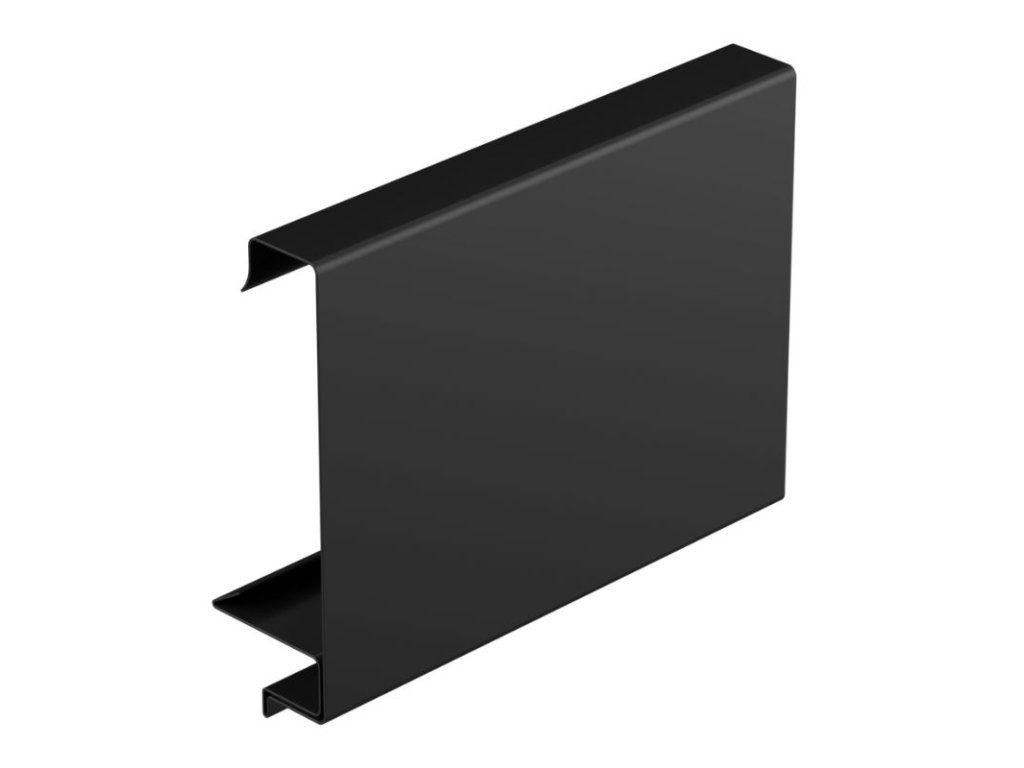

Maskovací kryt GALECO STAL2 s dĺžkou 2 m je oceľový pohľadový prvok určený na prekrytie prednej strany hranatého žľabu so šírkou 125 mm. Zakrýva žľab a jeho montážne prvky pri pohľade spredu, vďaka čomu odkvapový systém pôsobí ako rovná, súvislá línia.

Kryt nemení kapacitu ani funkciu samotného žľabu. Jeho hlavnou úlohou je estetické prekrytie prednej časti systému a zjednotenie vzhľadu odkvapu s modernou fasádou a architektúrou stavby.

Použitie maskovacieho krytu GALECO STAL2

Maskovací kryt sa používa spolu so žľabom GALECO STAL2 125 mm a kovovými čelovými hákmi určenými pre maskovací kryt. Háky nesú žľab a zároveň vytvárajú miesto na bezpečné uchytenie krytu pred žľabom.

Na vytvorenie súvislej línie sa jednotlivé dvojmetrové kryty spájajú vnútornými spojkami. Na rohoch stavby sa používajú vnútorné alebo vonkajšie rohové prvky a konce sa ukončujú ľavým alebo pravým čelom maskovacieho krytu.

Výhody maskovacieho krytu

• prekrýva prednú stranu žľabu a jeho montážne prvky,
• vytvára čistú a súvislú horizontálnu líniu odkvapu,
• dodáva systému moderný a minimalistický vzhľad,
• farebne ladí so žľabom a ostatnými prvkami GALECO STAL2,
• umožňuje systémové riešenie spojov, rohov aj ukončení,
• je vhodný pre novostavby aj rekonštrukcie s modernou architektúrou.

Montáž maskovacieho krytu

Kryt sa montuje na kovové čelové háky pre maskovací kryt až po správnom osadení a vyspádovaní žľabu. Jednotlivé diely sa ukladajú do jednej línie a spájajú príslušnými vnútornými alebo vonkajšími spojkami.

Pri montáži je potrebné zachovať dilatačné medzery odporúčané výrobcom a nebrániť prirodzenému pohybu oceľových prvkov pri zmenách teploty. Kryt nesmie byť upevnený spôsobom, ktorý by mohol spôsobiť jeho zvlnenie alebo poškodenie povrchovej úpravy.

Na vnútorné a vonkajšie rohy sa používajú samostatné rohové prvky. Konce krytu sa uzatvárajú ľavým alebo pravým čelom podľa orientácie odkvapovej vetvy.

Čo je potrebné objednať spolu s maskovacím krytom

• kovové čelové háky určené pre maskovací kryt,
• vnútorné spojky pre napojenie krytov v jednej línii,
• vonkajšie spojky podľa spôsobu napojenia,
• vnútorné alebo vonkajšie rohové prvky,
• ľavé a pravé čelá maskovacieho krytu.

Počet krytov vypočítajte podľa celkovej dĺžky odkvapovej hrany. Jeden diel má dĺžku 2 m. Pri návrhu odporúčame zohľadniť rozmiestnenie spojov, rohov a ukončení tak, aby bolo potrebné čo najmenej rezov.

Technická špecifikácia

Súvisiace prvky odkvapového systému GALECO STAL2

Maskovací kryt je v nasledujúcom prehľade označený ako komponent č. 9. Na jeho montáž sú určené najmä komponenty č. 5, 10, 11, 12, 15, 18 a 19.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový hranatý hák
4. Kovový čelový hák
5. Kovový čelový hák pre maskovací kryt
6. Žľab
7. Kotlík
8. Spojka žľabu
9. Maskovací kryt
10. Vnútorná spojka pre maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Koleno 67°
21. Hranatá oceľová rúra
22. Spojka rúry
23. Hranatá oceľová objímka
24. Dvojzávitový tŕň s dlhou hmoždinkou M8
25. Hranatá oceľová odbočka
26. Univerzálny lapač nečistôt (s košíkom a klapkami)
27. Ohybné koleno
28. Klapka na rúru 80 × 80 mm
29. Vertikálny čistiaci kus 110 s redukciou 80–110 (súprava)
30. Rúra napojená na čistiaci kus 0,5 m, fi 110

Pomôcka pri napojení jednotlivých častí systému GALECO STAL2

Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať kompatibilitu žľabov, hákov, maskovacích krytov, spojok, rohových prvkov a ukončení. Pomôcka uľahčí výber jednotlivých prvkov v správnom rozmere.

Tabuľka účinnosti systému GALECO STAL2

Maskovací kryt je pohľadový prvok a nemení prietokovú kapacitu odkvapového systému. Pri návrhu žľabov a zvodov je však potrebné zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu.
