GALECO revízna šachta

GALECO revízna šachta

Umožňuje kontrolu a čistenie napojenia dažďového zvodu na podzemné odvodňovacie potrubie.

Produkt je systémovým prvkom riešenia GALECO pre odvod dažďovej vody. Pri výbere je potrebné skontrolovať kompatibilitu s nadväzujúcimi časťami zostavy a konkrétnym stavebným detailom.

Použitie a montáž

Šachta sa osádza do pripraveného lôžka v úrovni terénu a napája na prítokové a odtokové potrubie.

Montáž musí zabezpečiť voľný odtok vody, stabilné uchytenie prvkov a prístup k častiam, ktoré vyžadujú pravidelnú kontrolu alebo čistenie.

Výhody produktu

• systémová kompatibilita s prvkami GALECO,
• presné tvarové vyhotovenie,
• odolnosť voči poveternostným vplyvom,
• jednoduché napojenie na nadväzujúce prvky,

Technická špecifikácia

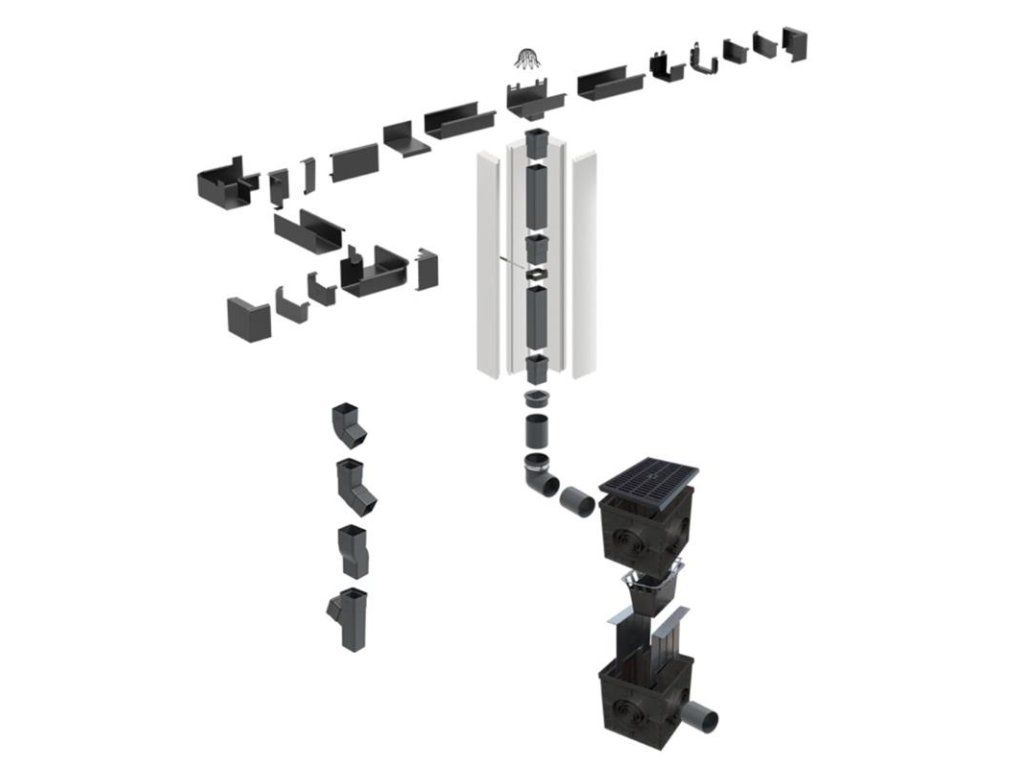

Súvisiace prvky skrytého odkvapového systému GALECO

Pre vytvorenie kompletného systému je potrebné žľab doplniť vhodnými hákmi, spojkami, rohmi, kotlíkom, plastovými hranatými zvodovými rúrami 70 × 80 mm, objímkami a ďalšími systémovými prvkami.

1. Čelo pravé oceľové: Grafitová RAL 7015 / Čierna RAL 9005
2. Čelo pravé plastové: Grafitová RAL 7015 / Čierna RAL 9005
3. Kovový čelový hák pre maskovací kryt: Grafitová RAL 7015 / Čierna RAL 9005
4. Spojka žľabu: Grafitová RAL 7015 / Čierna RAL 9005
5. Žľab: Grafitová RAL 7015 / Čierna RAL 9005
6. Podžľabový pás s dierou
7. Lapač lístia
8. Kotlík: Grafitová RAL 7015 / Čierna RAL 9005
9. Podžľabový pás
10. Maskovací kryt: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
11. Vonkajšia spojka pre maskovací kryt: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
12. Maskovací kryt pre vnútorný roh: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
13. Vnútorný roh 90°: Grafitová RAL 7015 / Čierna RAL 9005
14. Vonkajší roh 90° : Grafitová RAL 7015 / Čierna RAL 9005
15. Maskovací kryt pre vnútorný roh: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
16. Čelo ľavé plastové: Grafitová RAL 7015 / Čierna RAL 9005
17. Čelo ľavé oceľové: Grafitová RAL 7015 / Čierna RAL 9005
18. Maskovací kryt pre ľavé čelo: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
19. Maskovací kryt pre pravé čelo: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
20. Spojka rúry s tesnením
21. Hranatá plastová rúra 70 × 80 mm (čiernosivá RAL 7021)
22. Hranatá plastová objímka 70 × 80 mm (čiernosivá RAL 7021)
23. Dvojzávitový tŕň s dlhou hmoždinkou M8
24. Redukcia zo 70x80 na fi 110
25. Odpadová rúra
26. Odpadové koleno 88° + objímka

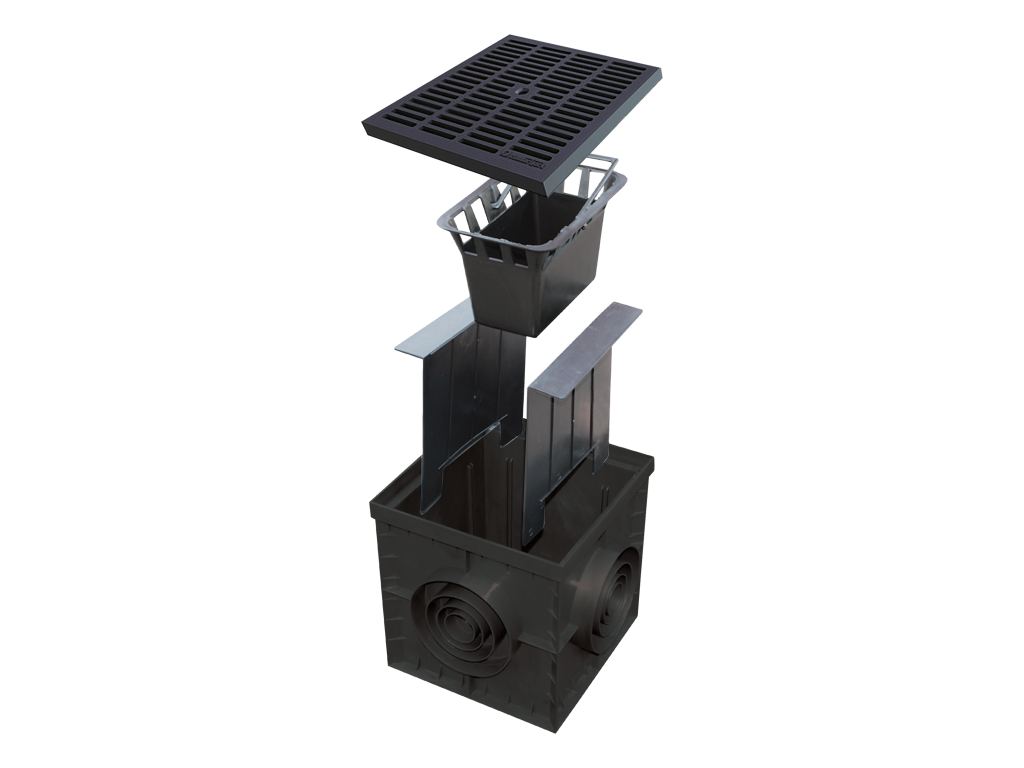

27. Revízna šachta + nadstavba
28. Koleno 67°
29. Netypické koleno
30. Odskokové (soklové) koleno
31. Hranatá plastová odbočka
32. Hranaté ohybné koleno

Pomôcka pri napojení jednotlivých častí skrytého odkvapového systému GALECO

Pri výbere prvkov skrytého systému GALECO odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere. Pri napojení kotlíka a zvodovej rúry nepotrebujete spojku rúr s tesnením, je súčasťou kotlíka.

Tabuľka účinnosti skrytého systému GALECO

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť konkrétna veľkosť skrytého systému GALECO pri umiestnení zvodu na kraji alebo v strede žľabu.
