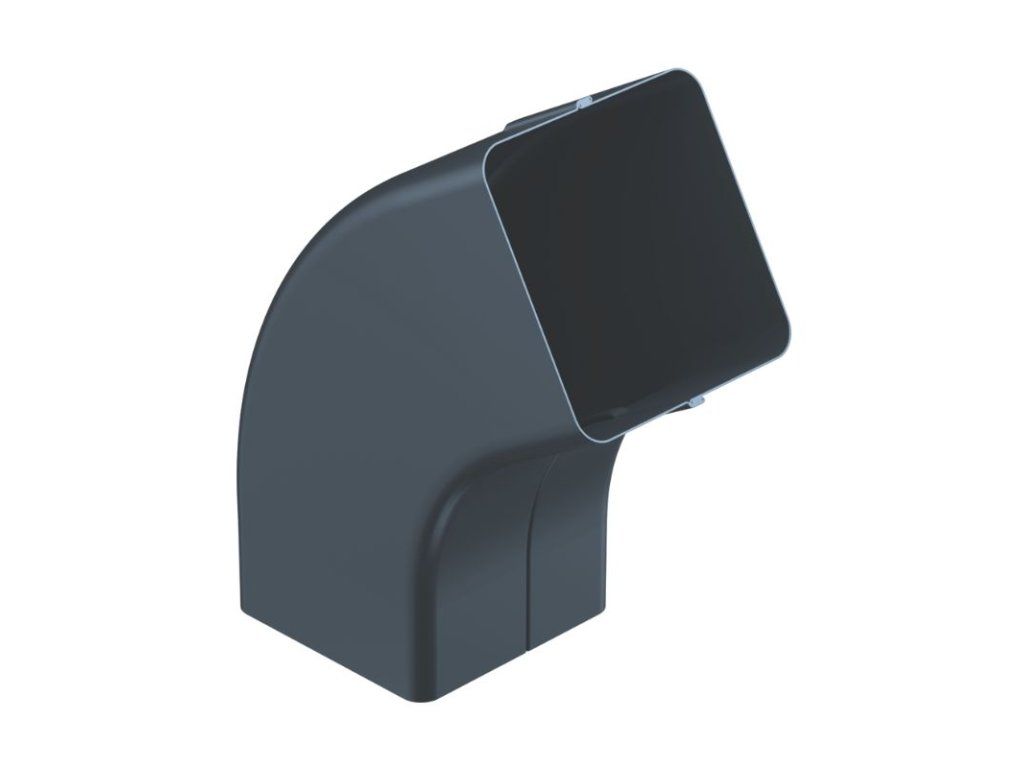

GALECO STAL2 hranaté koleno 72° 80 × 80 Grafitová RAL 7015

GALECO STAL2 hranaté koleno 72° 80 × 80 Grafitová RAL 7015

Hranaté oceľové koleno GALECO STAL2 s uhlom 72° a rozmerom 80 × 80 mm slúži na zmenu smeru zvodového potrubia. Používa sa najmä pri napojení kotlíka na zvislú zvodovú rúru, pri vytvorení odsadenia zvodu od fasády alebo ako výtokové koleno v spodnej časti systému.

Použitie hranatého kolena GALECO STAL2

Na vytvorenie odsadenia medzi kotlíkom a zvislou zvodovou rúrou sa zvyčajne používajú dve kolená. Podľa vzdialenosti zvodu od fasády sa medzi ne môže vložiť krátky medzikus z hranatej zvodovej rúry 80 × 80 mm.

Koleno je možné použiť aj na spodné ukončenie zvodu, keď má byť dažďová voda odvádzaná voľne od fasády. Pri napojení do lapača nečistôt alebo kanalizácie sa spodné koleno spravidla nepoužíva.

Výhody hranatého systému GALECO STAL2

• moderný hranatý vzhľad vhodný k súčasnej architektúre,
• presné napojenie na hranaté zvodové rúry 80 × 80 mm,
• odolná oceľová konštrukcia s ochrannou povrchovou úpravou,
• farebne zladené žľaby, rúry a systémové doplnky,
• možnosť vytvoriť odsadenie zvodu podľa vzdialenosti od fasády.

Montážna poznámka

Koleno je určené výhradne pre hranaté oceľové zvodové rúry GALECO STAL2 s rozmerom 80 × 80 mm. Pri vytváraní odsadenia použite dve kolená a podľa potreby aj medzikus zo zvodovej rúry. Pred objednaním skontrolujte správny rozmer, počet kusov a farebné vyhotovenie.

Technická špecifikácia

Súvisiace prvky odkvapového systému GALECO STAL2

Koleno 72° je v nasledujúcom prehľade označené ako komponent č. 20. Pre kompletné napojenie sa používa najmä spolu s kotlíkom, hranatou zvodovou rúrou 80 × 80 mm, spojkou rúr a objímkami.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový hranatý hák
4. Kovový čelový hák
5. Kovový čelový hák pre maskovací kryt
6. Žľab
7. Kotlík
8. Spojka žľabu
9. Maskovací kryt
10. Vnútorná spojka pre maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Koleno 72°
21. Hranatá oceľová rúra
22. Spojka rúry
23. Hranatá oceľová objímka
24. Dvojzávitový tŕň s dlhou hmoždinkou M8
25. Hranatá oceľová odbočka
26. Univerzálny lapač nečistôt (s košíkom a klapkami)
27. Ohybné koleno
28. Klapka na rúru 80 × 80 mm
29. Vertikálny čistiaci kus 110 s redukciou 80 – 110 (súprava)
30. Rúra napojená na čistiaci kus 0,5 m, Ø 110

Pri objednávke kompletného systému skontrolujte potrebný počet žľabov, kotlíkov, kolien, zvodových rúr, spojok, objímok a ďalších doplnkov podľa tvaru a rozmerov strechy.

Pomôcka pri napojení jednotlivých častí systému GALECO STAL2

Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

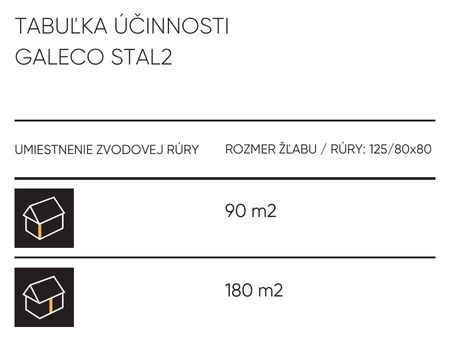

Tabuľka účinnosti systému GALECO STAL2

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO STAL2 pri umiestnení zvodu na kraji alebo v strede žľabu.
