GALECO PVC2 hranatá zvodová rúra 70 × 80 mm, 4 m Čiernosivá RAL 7021

GALECO PVC2 hranatá zvodová rúra 70 × 80 mm, 4 m Čiernosivá RAL 7021

Hranatá zvodová rúra GALECO PVC2 s rozmerom 70 × 80 mm a dĺžkou 4 m odvádza dažďovú vodu z kotlíka smerom k zemi, do lapača nečistôt alebo do dažďovej kanalizácie. Jej rovné línie nadväzujú na moderný vzhľad hranatého žľabu PVC2.

Produkt je vyrobený z kvalitného PVC plastu, ktorý nepodlieha korózii a nevyžaduje dodatočné natieranie. Čiernosivý odtieň RAL 7021 farebne nadväzuje na ostatné prvky hranatého systému GALECO PVC2.

Táto hranatá zvodová rúra s rozmerom 70 × 80 mm sa používa nielen v plastovom hranatom systéme GALECO PVC2, ale aj ako zvodová rúra pri vybraných skrytých odkvapových systémoch GALECO, ktoré využívajú rovnaký rozmer zvodu. Pri kombinovaní prvkov vždy skontrolujte rozmerovú kompatibilitu konkrétneho systému.

Použitie a montáž pri systéme PVC2

Rúra sa vedie zvislo po fasáde a upevňuje pomocou hranatých objímok. Na zmenu smeru sa používajú kolená 67° a pri napájaní dvoch rúr spojka rúr 70 × 80 mm.

Pri montáži používajte iba kompatibilné prvky systému GALECO PVC2 v rozmerovej kategórii žľab 135 mm / zvod 70 × 80 mm a dodržte montážny návod výrobcu.

Použitie a montáž pri skrytom systéme

Rúra sa vedie zvislo vo fasáde v tepelnoizolačnom plášti a upevňuje sa pomocou hranatých objímok. Pri napájaní dvoch rúr sa používa spojka rúr s tesnením 70 × 80 mm.

Výhody produktu

• odolný PVC plast bez rizika korózie,
• nízka hmotnosť a jednoduchá montáž,
• hladký vnútorný povrch podporujúci plynulý odtok,
• presná kompatibilita s prvkami PVC2 70 × 80 mm,
• moderný hranatý profil,

Technická špecifikácia

Kompatibilita systému GALECO PVC2

Produkt je určený výhradne pre hranatý plastový odkvapový systém GALECO PVC2. Pred objednaním skontrolujte, že všetky žľabové a zvodové prvky patria do rovnakého systému a správnej rozmerovej kategórie.

1. Čelo pravé plastové
2. Kovový hranatý hák
3. Plastový čelový hák
4. Žľab
5. Kotlík
6. Tesniaca vložka (už nie je potrebná)
7. Spojka žľabu
8. Vnútorný roh 90°
9. Vonkajší roh 90°
10. Čelo ľavé plastové
11. Koleno 67°
12. Hranatá plastová rúra
13. Spojka rúry
14. Hranatá plastová objímka
15. Dvojzávitový tŕň s dlhou hmoždinkou M8
16. Univerzálny lapač nečistôt (s košíkom a klapkami)
17. Ohybné koleno 80 × 70 mm
18. Klapka na rúru 70 × 80 mm
19. Vertikálny čistiaci kus 110 s redukciou 80–110 (súprava)
20. Rúra napojená na čistiaci kus 0,5 m, fi 110

Pomôcka pri napojení jednotlivých častí systému GALECO PVC2

Pri výbere prvkov systému GALECO PVC2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

Tabuľka účinnosti systému GALECO PVC2

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO PVC2 pri umiestnení zvodu na kraji alebo v strede žľabu.

1. Čelo pravé oceľové: Grafitová RAL 7015 / Čierna RAL 9005
2. Čelo pravé plastové: Grafitová RAL 7015 / Čierna RAL 9005
3. Kovový čelový hák pre maskovací kryt: Grafitová RAL 7015 / Čierna RAL 9005
4. Spojka žľabu: Grafitová RAL 7015 / Čierna RAL 9005
5. Žľab: Grafitová RAL 7015 / Čierna RAL 9005
6. Podžľabový pás s dierou
7. Lapač lístia
8. Kotlík: Grafitová RAL 7015 / Čierna RAL 9005
9. Podžľabový pás
10. Maskovací kryt: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
11. Vonkajšia spojka pre maskovací kryt: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
12. Maskovací kryt pre vnútorný roh: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
13. Vnútorný roh 90°: Grafitová RAL 7015 / Čierna RAL 9005
14. Vonkajší roh 90° : Grafitová RAL 7015 / Čierna RAL 9005
15. Maskovací kryt pre vnútorný roh: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
16. Čelo ľavé plastové: Grafitová RAL 7015 / Čierna RAL 9005
17. Čelo ľavé oceľové: Grafitová RAL 7015 / Čierna RAL 9005
18. Maskovací kryt pre ľavé čelo: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
19. Maskovací kryt pre pravé čelo: Antracitová RAL 7016 / Grafitová RAL 7015 / Čierna RAL 9005
20. Spojka rúry s tesnením
21. Hranatá plastová rúra 70 × 80 mm (čiernosivá RAL 7021)
22. Hranatá plastová objímka 70 × 80 mm (čiernosivá RAL 7021)
23. Dvojzávitový tŕň s dlhou hmoždinkou M8
24. Redukcia zo 70x80 na fi 110
25. Odpadová rúra
26. Odpadové koleno 88° + objímka
27. Revízna šachta + nadstavba
28. Koleno 67°
29. Netypické koleno
30. Odskokové (soklové) koleno
31. Hranatá plastová odbočka
32. Hranaté ohybné koleno

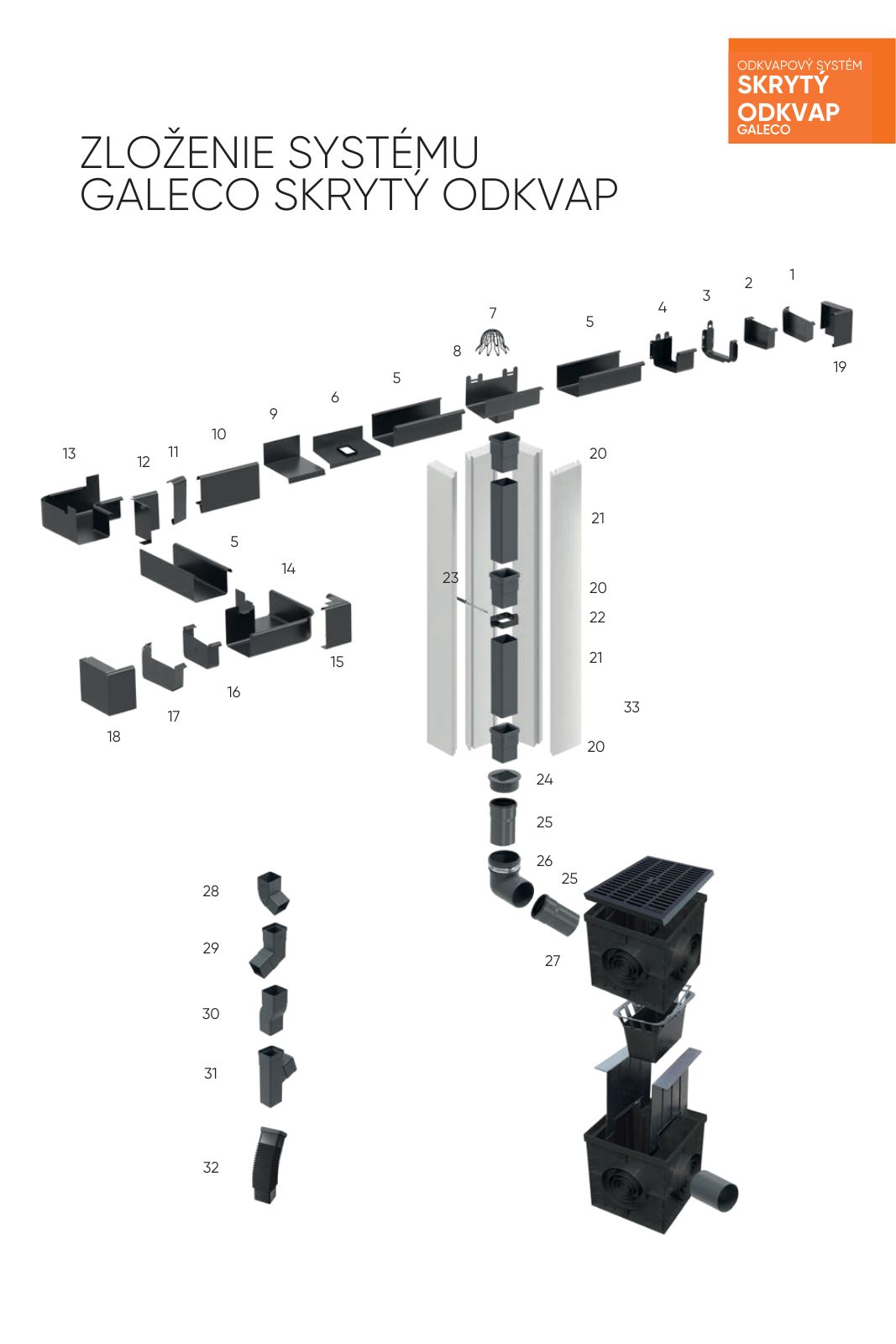

Pomôcka pri napojení jednotlivých častí skrytého odkvapového systému GALECO

Pri výbere prvkov skrytého systému GALECO odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere. Pri napojení kotlíka a zvodovej rúry nepotrebujete spojku rúr s tesnením, je súčasťou kotlíka.

Tabuľka účinnosti skrytého systému GALECO

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť konkrétna veľkosť skrytého systému GALECO pri umiestnení zvodu na kraji alebo v strede žľabu.
