GALECO maskovací kryt pre skrytý odkvapový systém 2 m Čierna RAL 9005

GALECO maskovací kryt pre skrytý odkvapový systém 2 m Čierna RAL 9005

Maskovací kryt GALECO je pohľadový oceľový prvok určený pre skrytý odkvapový systém. Prekrýva prednú stranu žľabu a montážnych prvkov, vďaka čomu odkvap pri pohľade na fasádu pôsobí ako čistá a súvislá línia.

Čierny odtieň RAL 9005 je vhodný najmä pre moderné rodinné domy, novostavby a objekty s tmavými strešnými alebo fasádnymi prvkami.

Použitie a montáž

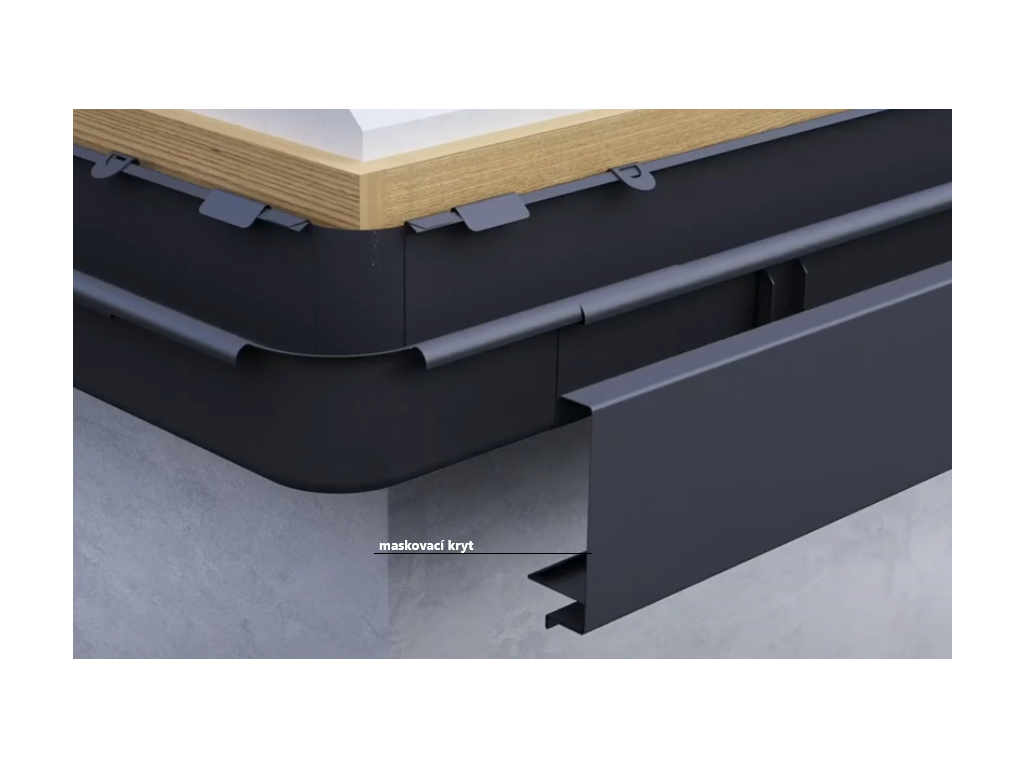

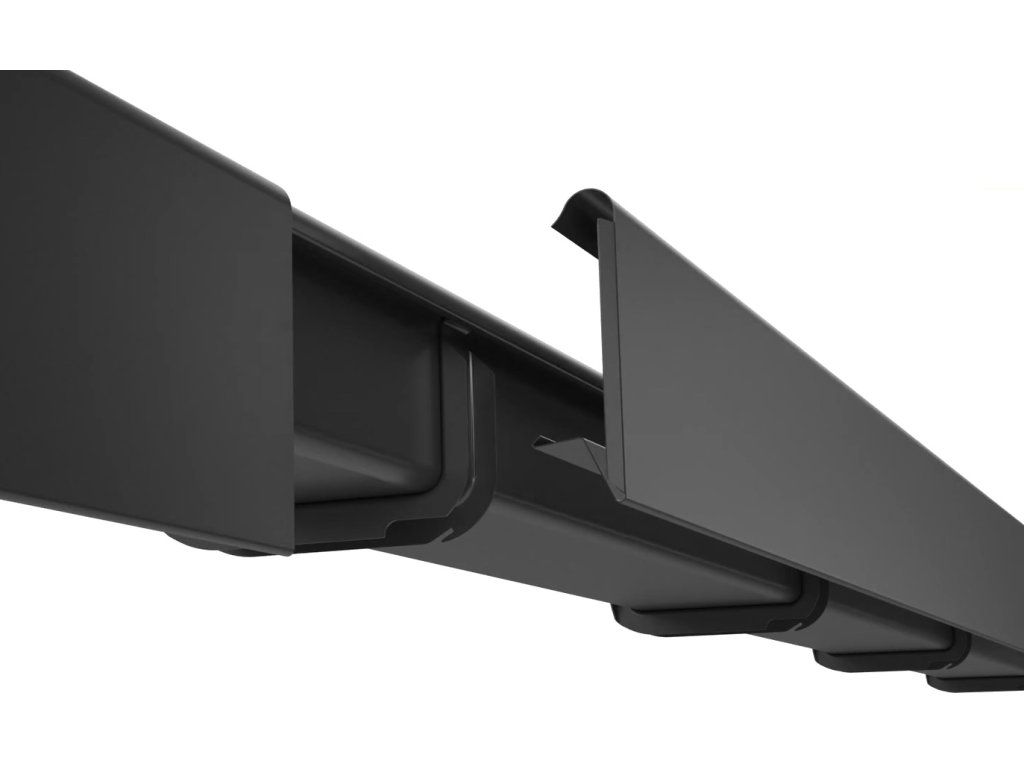

Kryt sa montuje na systémové držiaky skrytého odkvapu pred žľab. Nie je vodonosným prvkom a nemení prietokovú kapacitu systému – jeho hlavnou úlohou je estetické zakrytie žľabu a vytvorenie jednotného vzhľadu odkvapovej hrany.

Jednotlivé diely krytu sa napájajú pomocou príslušných spojok a na rohoch sa používajú systémové vnútorné alebo vonkajšie rohové prvky. Konce línie sa ukončujú ľavým a pravým čelom podľa konkrétnej zostavy.

Výhody maskovacieho krytu GALECO

• esteticky zakrýva žľab a montážne prvky,
• vytvára modernú a súvislú líniu pri odkvapovej hrane,
• farebne ladí s ďalšími prvkami skrytého odkvapového systému,
• oceľové vyhotovenie s odolnou povrchovou úpravou,
• systémové riešenie spojov, rohov a ukončení.

Montážna poznámka

Maskovací kryt sa montuje až po správnom osadení a vyspádovaní žľabu. Pri napájaní jednotlivých dielov je potrebné dodržať montážne odporúčania výrobcu a ponechať priestor na prirodzenú tepelnú rozťažnosť oceľových prvkov.

Pred objednaním skontrolujte farebné prevedenie, potrebný počet krytov, spojok, rohových prvkov a koncových čiel.

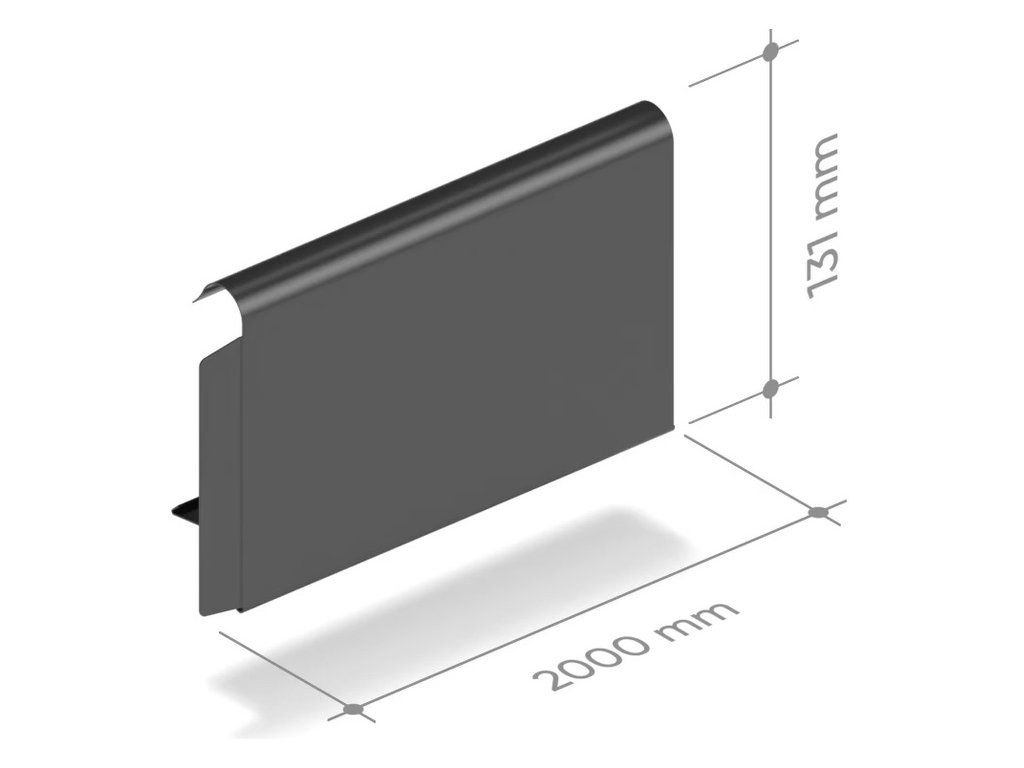

Technická špecifikácia

Súvisiace prvky skrytého odkvapového systému GALECO

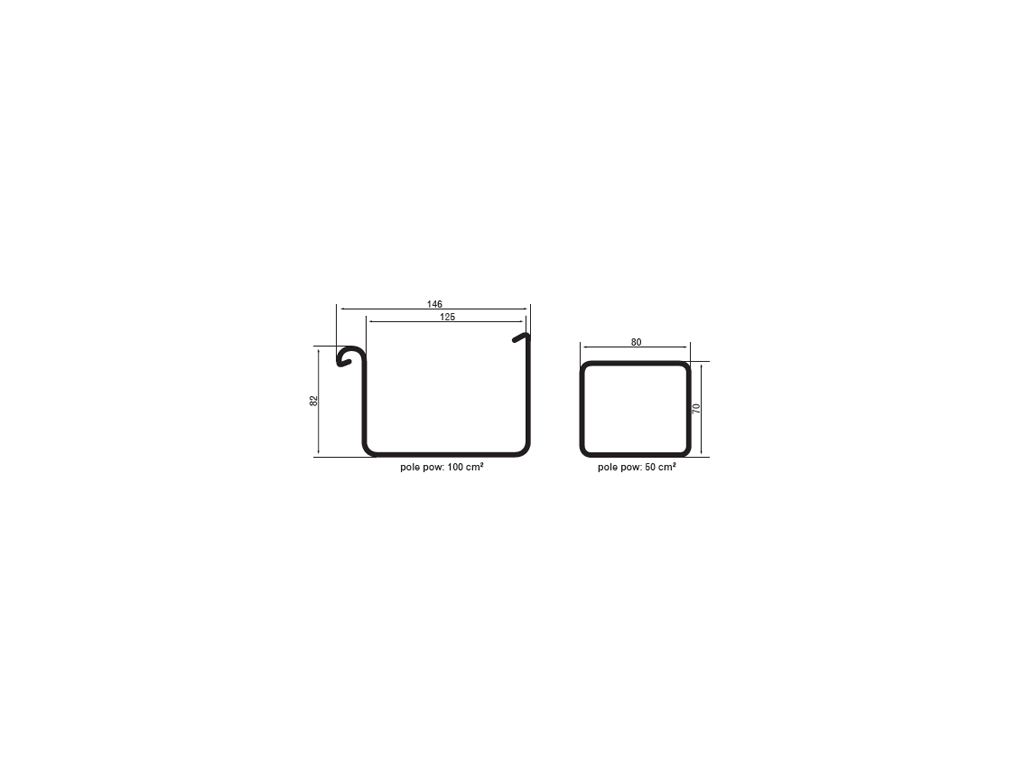

Pre vytvorenie kompletného systému je potrebné žľab doplniť vhodnými hákmi, spojkami, rohmi, kotlíkom, plastovými hranatými zvodovými rúrami 70 × 80 mm, objímkami a ďalšími systémovými prvkami.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový čelový hák pre maskovací kryt
4. Spojka žľabu
5. Žľab
6. Podžľabový pás s dierou
7. Lapač lístia
8. Kotlík
9. Podžľabový pás
10. Maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Spojka rúry s tesnením
21. Hranatá plastová rúra 70x80 mm
22. Hranatá oceľová objímka
23. Dvojzávitový tŕň s dlhou hmoždinkou M8
24. Redukcia zo 70x80 na fi 110
25. Odpadová rúra
26. Odpadové koleno s objímkou
27. Revízna šachta s nadstavbou
28. Koleno 67°
29. Netypické koleno
30. Odskokové (soklové) koleno
31. Hranatá plastová odbočka
32. Hranaté ohybné koleno

Pomôcka pri napojení jednotlivých častí skrytého odkvapového systému GALECO

Pri výbere prvkov skrytého systému GALECO odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere. Pri napojení kotlíka a zvodovej rúry nepotrebujete spojku rúr s tesnením, je súčasťou kotlíka.

Tabuľka účinnosti skrytého systému GALECO

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť konkrétna veľkosť skrytého systému GALECO pri umiestnení zvodu na kraji alebo v strede žľabu.
