GALECO PVC2 hranatý odkvapový žľab 135 mm Čiernosivá RAL 7021

GALECO PVC2 hranatý odkvapový žľab 135 mm Čiernosivá RAL 7021

Hranatý odkvapový žľab GALECO PVC2 so šírkou 135 mm je základným prvkom plastového odkvapového systému s modernými rovnými líniami. Zachytáva dažďovú vodu zo strechy a odvádza ju ku kotlíku a následne do hranatej zvodovej rúry s rozmerom 70 × 80 mm.

Žľab je vyrobený z kvalitného PVC plastu, ktorý nepodlieha korózii a nevyžaduje dodatočné natieranie. Čiernosivý odtieň RAL 7021 je vhodný najmä k moderným strechám, fasádam a klampiarskym prvkom v tmavých farbách.

Výhody plastového žľabu GALECO PVC2

• moderný hranatý vzhľad vhodný pre novostavby aj rekonštrukcie,
• odolný PVC plast bez rizika korózie,
• nízka hmotnosť a jednoduchá manipulácia pri montáži,
• hladký vnútorný povrch pre plynulý odtok dažďovej vody,
• farebne a rozmerovo zladené systémové komponenty,
• kompatibilita so žľabovými hákmi, spojkami, rohmi a kotlíkmi GALECO PVC2 135 mm.

Použitie a montáž

Žľab sa osádza do hákov GALECO PVC2 so správnym spádom smerom ku kotlíku. Jednotlivé diely sa napájajú systémovou žľabovou spojkou, ktorá umožňuje dilatáciu plastu pri zmenách teploty. Žľab sa do spojky ani kotlíka nesmie lepiť ani pevne fixovať.

Pri montáži dodržte rozstupy hákov a dilatačné značky uvedené výrobcom. Konce žľabu sa uzatvárajú ľavým a pravým čelom. Na rohoch stavby sa používajú kompatibilné vnútorné alebo vonkajšie rohy systému GALECO PVC2.

Dostupné dĺžky

Odkvapový žľab GALECO PVC2 je dostupný vo variantoch dĺžky 3 m a 4 m. Konkrétnu dĺžku zvoľte vo variante produktu podľa dĺžky odkvapovej hrany a spôsobu montáže.

Technická špecifikácia

Kompatibilita systému

Žľab je určený výhradne pre hranatý plastový odkvapový systém GALECO PVC2 v rozmerovej kategórii žľab 135 mm / zvod 70 × 80 mm. Pred objednaním skontrolujte, že všetky žľabové a zvodové prvky patria do rovnakého systému a rozmeru.

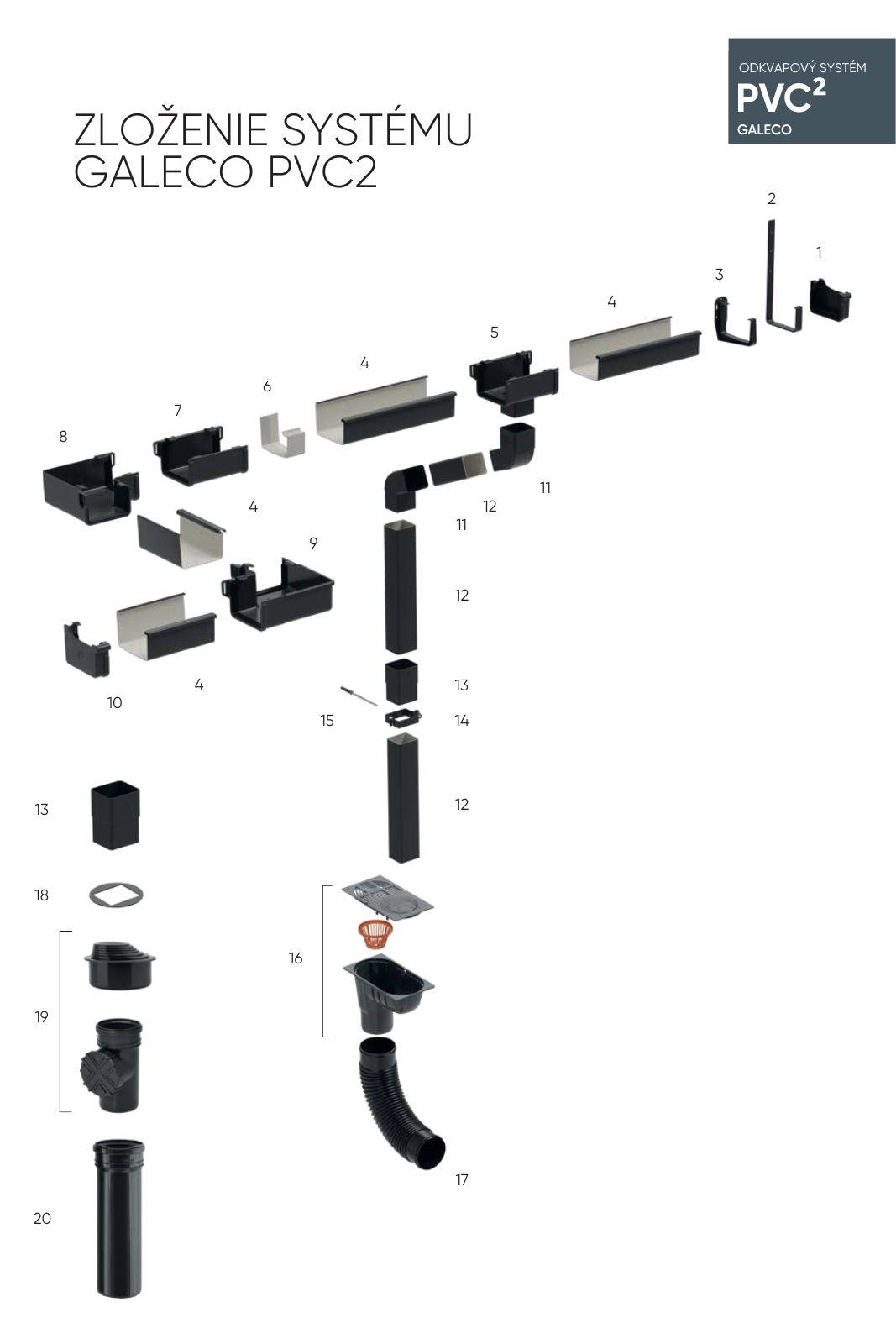

1. Čelo pravé plastové
2. Kovový hranatý hák
3. Plastový čelový hák
4. Žľab
5. Kotlík
6. Tesniaca vložka (už nie je potrebná)
7. Spojka žľabu
8. Vnútorný roh 90°
9. Vonkajší roh 90°
10. Čelo ľavé plastové
11. Koleno 67°
12. Hranatá plastová rúra
13. Spojka rúry
14. Hranatá plastová objímka
15. Dvojzávitový tŕň s dlhou hmoždinkou M8
16. Univerzálny lapač nečistôt (s košíkom a klapkami)
17. Ohybné koleno
18. Klapka na rúru 70x80 mm
19. Vertikálny čistiaci kus 110 s redukciou 80-110 (súprava)
20. Rúra napojená na čistiaci kus 0,5 m, fi 110

Pomôcka pri napojení jednotlivých častí systému GALECO PVC2

Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

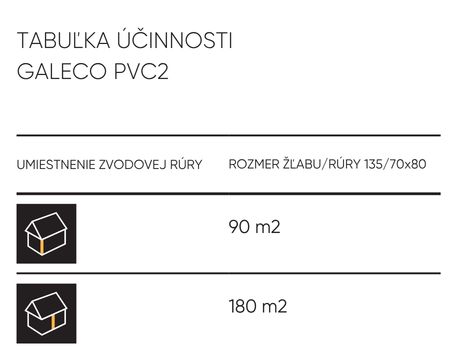

Tabuľka účinnosti systému GALECO PVC2

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť konkrétna veľkosť systému GALECO PVC2 pri umiestnení zvodu na kraji alebo v strede žľabu.
