GALECO čelo maskovacieho krytu pravé pre skrytý odkvapový systém Antracitová matná RAL 7016

GALECO čelo maskovacieho krytu pravé pre skrytý odkvapový systém Antracitová matná RAL 7016

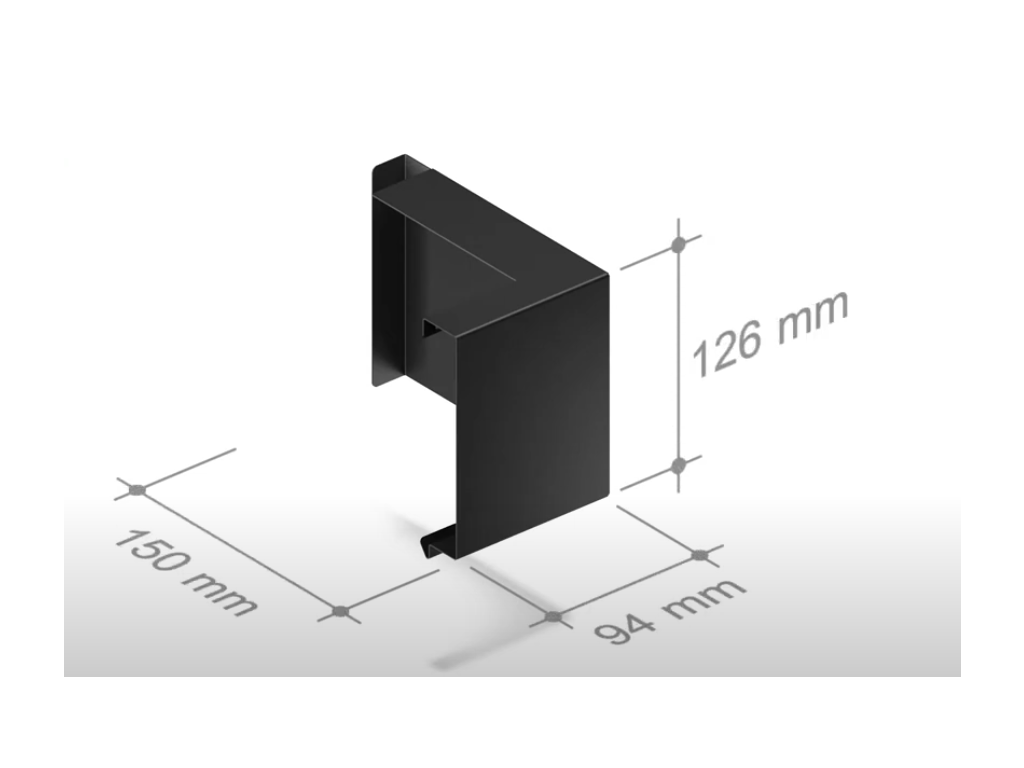

Hranaté pravé čelo maskovacieho krytu skrytého systému GALECO z lakovanej pozinkovanej ocele je určené na uzatvorenie pravého konca oceľového maskovacieho krytu. Prekrýva otvorený koniec krytu a vytvára čisté, tvarovo aj farebne zladené zakončenie odkvapovej hrany.

Použitie a montáž

Čelo sa osádza na pravý koniec maskovacieho krytu pri pohľade spredu na odkvapovú hranu. Je potrebné rozlíšiť pravé a ľavé vyhotovenie, pretože jednotlivé čelá maskovacieho krytu nie sú navzájom zameniteľné.

Oceľové čelo je určené priamo pre skrytý systém GALECO. Vďaka presnému tvaru vytvára systémové ukončenie krytu bez potreby dodatočného tvarovania.

Výhody maskovacieho krytu čela

• presné prispôsobenie tvaru maskovacieho krytu pre skrytý odkvapový systém GALECO,
• estetické uzatvorenie konca maskovacieho krytu,
• odolná povrchová úprava chrániaca oceľ pred koróziou a poveternostnými vplyvmi,
• jednoduchá montáž bez dodatočného tvarovania,
• farebné zladenie s oceľovými prvkami systému.

Montážna poznámka

Pred objednaním skontrolujte, či potrebujete pravé alebo ľavé čelo. Produkt je určený výhradne pre maskovací kryt oceľového skrytého systému GALECO. Pri montáži postupujte podľa návodu výrobcu a skontrolujte správne dosadnutie čela na maskovací kryt.

Technická špecifikácia

Súvisiace prvky skrytého odkvapového systému GALECO

Pre vytvorenie kompletného systému je potrebné žľab doplniť vhodnými hákmi, spojkami, rohmi, kotlíkom, plastovými hranatými zvodovými rúrami 70 × 80 mm, objímkami a ďalšími systémovými prvkami.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový čelový hák pre maskovací kryt
4. Spojka žľabu
5. Žľab
6. Podžľabový pás s dierou
7. Lapač lístia
8. Kotlík
9. Podžľabový pás
10. Maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Spojka rúry s tesnením
21. Hranatá plastová rúra 70x80 mm
22. Hranatá oceľová objímka
23. Dvojzávitový tŕň s dlhou hmoždinkou M8
24. Redukcia zo 70x80 na fi 110
25. Odpadová rúra
26. Odpadové koleno s objímkou
27. Revízna šachta s nadstavbou
28. Koleno 67°
29. Netypické koleno
30. Odskokové (soklové) koleno
31. Hranatá plastová odbočka
32. Hranaté ohybné koleno

Pomôcka pri napojení jednotlivých častí skrytého odkvapového systému GALECO

Pri výbere prvkov skrytého systému GALECO odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere. Pri napojení kotlíka a zvodovej rúry nepotrebujete spojku rúr s tesnením, je súčasťou kotlíka.

Tabuľka účinnosti skrytého systému GALECO

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť konkrétna veľkosť skrytého systému GALECO pri umiestnení zvodu na kraji alebo v strede žľabu.
