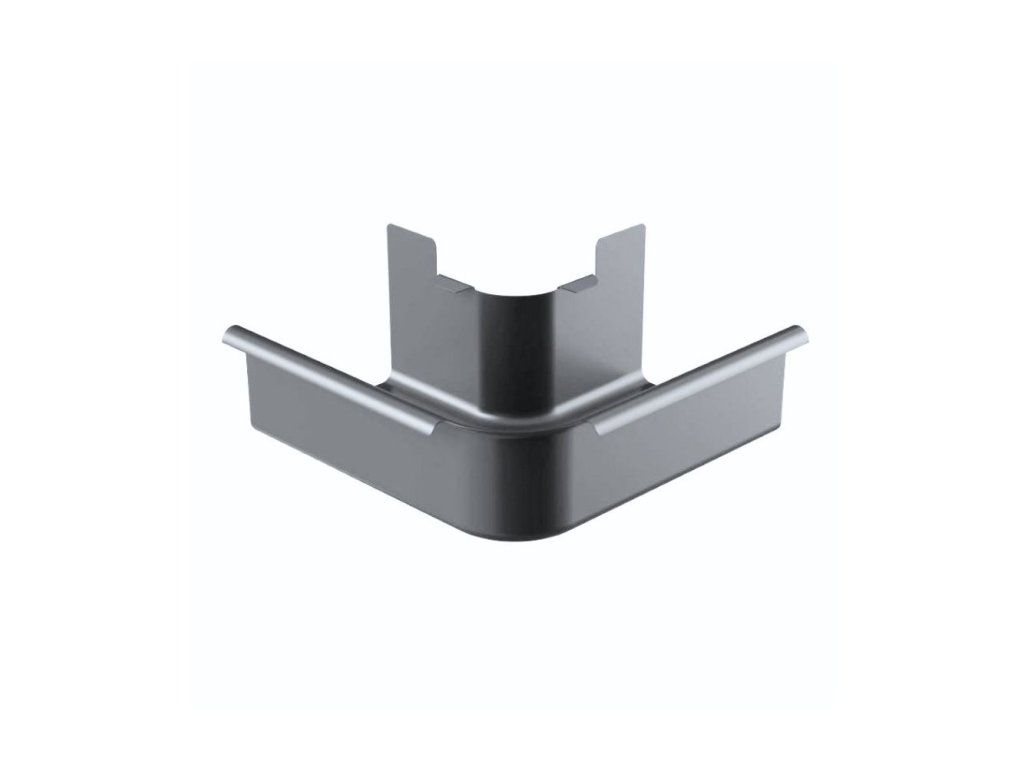

Hranatý vonkajší roh GALECO STAL2 so šírkou 125 mm a uhlom 90° slúži na spojenie dvoch odkvapových žľabov na vonkajšom rohu stavby. Zabezpečuje plynulé vedenie dažďovej vody medzi susediacimi stranami strechy a zachováva jednotný hranatý vzhľad celého systému.

Použitie vonkajšieho rohu GALECO STAL2

Roh sa používa na miestach, kde odkvapové žľaby pokračujú okolo vonkajšieho rohu budovy. Na oboch stranách sa napája na žľaby GALECO STAL2 125 mm pomocou žľabových spojok podľa montážnych pokynov výrobcu.

Vonkajší roh je žľabový prvok, ktorý vedie dažďovú vodu. Nejde o vonkajší rohový prvok maskovacieho krytu, ktorý slúži iba na estetické prekrytie maskovania žľabu.

Výhody hranatého systému GALECO STAL2

• plynulé vedenie dažďovej vody cez vonkajší roh stavby,
• moderný hranatý vzhľad vhodný k súčasnej architektúre,
• presná kompatibilita so žľabmi GALECO STAL2 125 mm,
• odolná oceľová konštrukcia s ochrannou povrchovou úpravou,
• farebné zladenie so žľabmi a ostatnými systémovými prvkami.

Montážna poznámka

Roh je určený výhradne pre hranatý oceľový žľabový systém GALECO STAL2 so šírkou žľabu 125 mm. Pri montáži je potrebné použiť kompatibilné žľabové spojky, dodržať správny spád žľabov a odporúčané dilatačné medzery. Pred objednaním skontrolujte, či potrebujete vonkajší alebo vnútorný roh.

Technická špecifikácia

Súvisiace prvky odkvapového systému GALECO STAL2

Vonkajší žľabový roh 90° je v nasledujúcom prehľade označený ako komponent č. 14. Používa sa spolu so žľabmi 125 mm, žľabovými spojkami a hákmi.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový hranatý hák
4. Kovový čelový hák
5. Kovový čelový hák pre maskovací kryt
6. Žľab
7. Kotlík
8. Spojka žľabu
9. Maskovací kryt
10. Vnútorná spojka pre maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Koleno 67°
21. Hranatá oceľová rúra
22. Spojka rúry
23. Hranatá oceľová objímka
24. Dvojzávitový tŕň s dlhou hmoždinkou M8
25. Hranatá oceľová odbočka
26. Univerzálny lapač nečistôt (s košíkom a klapkami)
27. Ohybné koleno
28. Klapka na rúru 80 × 80 mm
29. Vertikálny čistiaci kus 110 s redukciou 80–110 (súprava)
30. Rúra napojená na čistiaci kus 0,5 m, fi 110

Pomôcka pri napojení jednotlivých častí systému GALECO STAL2

Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

Tabuľka účinnosti systému GALECO STAL2

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO STAL2 pri umiestnení zvodu na kraji alebo v strede žľabu.
