GALECO STAL2 hranaté koleno 72° 80 × 80 Šedý hliník RAL 9007
Kód: 189007301
Súvisiaci tovar
Podrobný popis

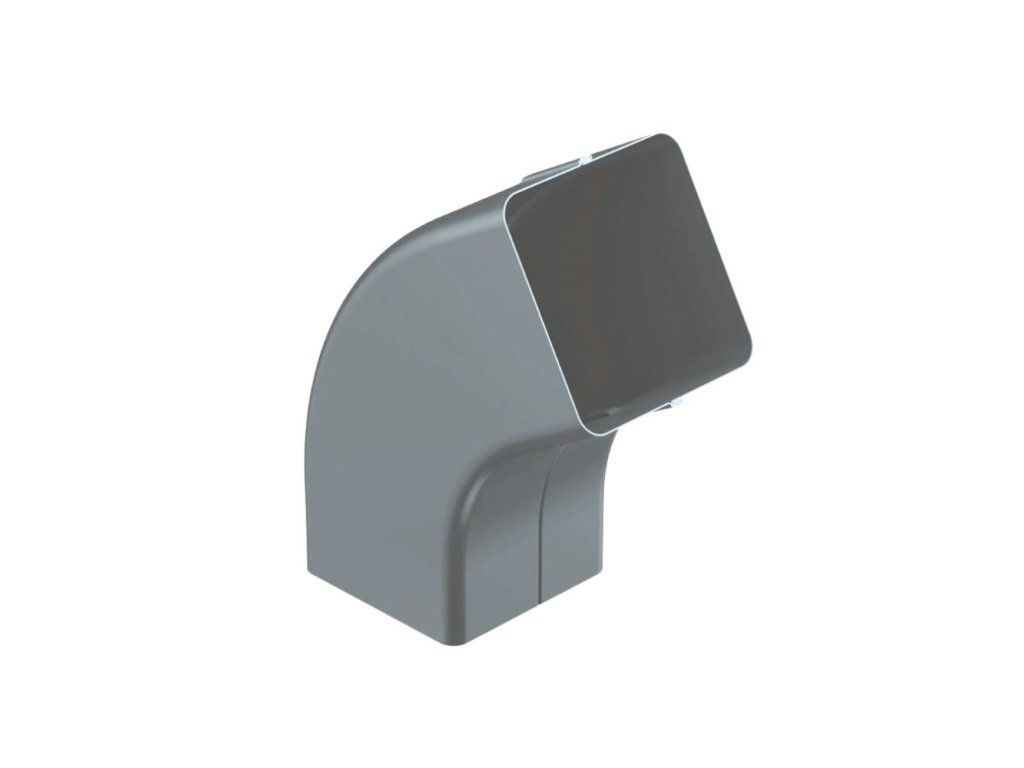

GALECO STAL2 hranaté koleno 72° 80 × 80 Šedý hliník RAL 9007
Hranaté oceľové koleno GALECO STAL2 s uhlom 72° a rozmerom 80 × 80 mm slúži na zmenu smeru zvodového potrubia. Používa sa najmä pri napojení kotlíka na zvislú zvodovú rúru, pri vytvorení odsadenia zvodu od fasády alebo ako výtokové koleno v spodnej časti systému.
Použitie hranatého kolena GALECO STAL2
Na vytvorenie odsadenia medzi kotlíkom a zvislou zvodovou rúrou sa zvyčajne používajú dve kolená. Podľa vzdialenosti zvodu od fasády sa medzi ne môže vložiť krátky medzikus z hranatej zvodovej rúry 80 × 80 mm.
Koleno je možné použiť aj na spodné ukončenie zvodu, keď má byť dažďová voda odvádzaná voľne od fasády. Pri napojení do lapača nečistôt alebo kanalizácie sa spodné koleno spravidla nepoužíva.
Výhody hranatého systému GALECO STAL2
- moderný hranatý vzhľad vhodný k súčasnej architektúre,
- presné napojenie na hranaté zvodové rúry 80 × 80 mm,
- odolná oceľová konštrukcia s ochrannou povrchovou úpravou,
- farebne zladené žľaby, rúry a systémové doplnky,
- možnosť vytvoriť odsadenie zvodu podľa vzdialenosti od fasády.
Montážna poznámka
Koleno je určené výhradne pre hranaté oceľové zvodové rúry GALECO STAL2 s rozmerom 80 × 80 mm. Pri vytváraní odsadenia použite dve kolená a podľa potreby aj medzikus zo zvodovej rúry. Pred objednaním skontrolujte správny rozmer, počet kusov a farebné vyhotovenie.
Technická špecifikácia
| Výrobca | GALECO |
| Produktový rad | GALECO STAL2 |
| Typ systému | hranatý oceľový odkvapový systém |
| Komponent | koleno |
| Materiál | lakovaná pozinkovaná oceľ |
| Rozmerová kategória | žľab 125 mm / zvod 80 × 80 mm |
| Rozmer kolena | 80 × 80 mm |
| Uhol | 72° |
| Farba | Šedý hliník RAL 9007 |
| Určenie | zmena smeru hranatého zvodového potrubia |
Súvisiace prvky odkvapového systému GALECO STAL2
Koleno 72° je v nasledujúcom prehľade označené ako komponent č. 20. Pre kompletné napojenie sa používa najmä spolu s kotlíkom, hranatou zvodovou rúrou 80 × 80 mm, spojkou rúr a objímkami.
- Čelo pravé oceľové
- Čelo pravé plastové
- Kovový hranatý hák
- Kovový čelový hák
- Kovový čelový hák pre maskovací kryt
- Žľab
- Kotlík
- Spojka žľabu
- Maskovací kryt
- Vnútorná spojka pre maskovací kryt
- Vonkajšia spojka pre maskovací kryt
- Maskovací kryt pre vnútorný roh
- Vnútorný roh 90°
- Vonkajší roh 90°
- Maskovací kryt pre vnútorný roh
- Čelo ľavé plastové
- Čelo ľavé oceľové
- Maskovací kryt pre ľavé čelo
- Maskovací kryt pre pravé čelo
- Koleno 72°
- Hranatá oceľová rúra
- Spojka rúry
- Hranatá oceľová objímka
- Dvojzávitový tŕň s dlhou hmoždinkou M8
- Hranatá oceľová odbočka
- Univerzálny lapač nečistôt (s košíkom a klapkami)
- Ohybné koleno 110 mm čierne
- Klapka na rúru 80 × 80 mm
- Vertikálny čistiaci kus 110 s redukciou 80 – 110 (súprava)
- Rúra napojená na čistiaci kus 0,5 m, Ø 110
Pri objednávke kompletného systému skontrolujte potrebný počet žľabov, kotlíkov, kolien, zvodových rúr, spojok, objímok a ďalších doplnkov podľa tvaru a rozmerov strechy.
Pomôcka pri napojení jednotlivých častí systému GALECO STAL2
Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.
Tabuľka účinnosti systému GALECO STAL2
Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO STAL2 pri umiestnení zvodu na kraji alebo v strede žľabu.
Ak si nie ste istí výberom jednotlivých prvkov a ich množstvom, môžete použiť náš konfigurátor odkvapového systému, ktorý vám pomôže navrhnúť potrebné komponenty podľa typu strechy a rozmerov objektu.
Dodatočné parametre
| Kategória: | Šedý hliník RAL 9007 |
|---|---|
| Hmotnosť: | 0.26 kg |
| Farba: | Šedý hliník RAL 9007 |
| Systém: | hranatý oceľový odkvapový systém GALECO STAL2 |
| Materiál: | farebná oceľ |
| Rozmer: | žľab 125 mm / zvod 80 × 80 mm |
| Farba: | Šedý hliník RAL 9007 |
-
