GALECO STAL2 hranaté pravé oceľové čelo 125 mm Šedý hliník RAL 9007

GALECO STAL2 hranaté pravé čelo oceľové 125 mm Šedý hliník RAL 9007

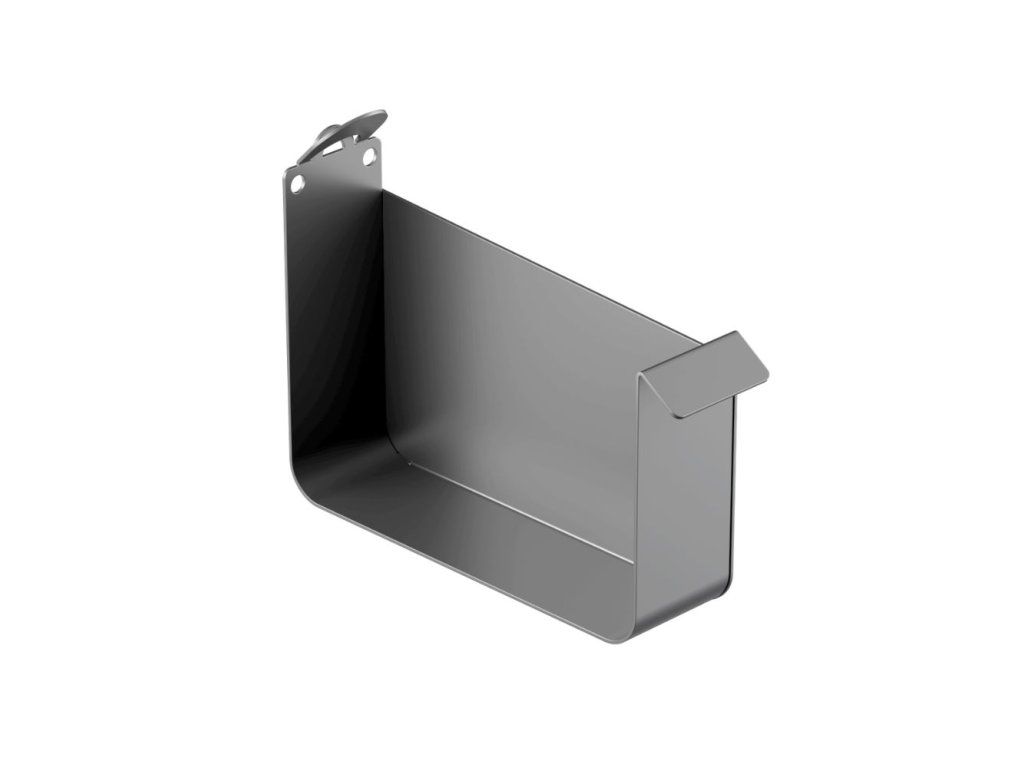

Hranaté pravé oceľové čelo GALECO STAL2 z lakovanej pozinkovanej ocele je určené na uzatvorenie pravého konca oceľového žľabu so šírkou 125 mm. Zabraňuje vytekaniu vody z ukončenia žľabu a vytvára čisté, tvarovo aj farebne zladené zakončenie odkvapovej vetvy.

Použitie pravého čela GALECO STAL2

Čelo sa osádza na pravý koniec žľabu pri pohľade spredu na odkvapovú hranu. Je potrebné rozlíšiť pravé a ľavé vyhotovenie, pretože jednotlivé čelá nie sú navzájom zameniteľné.

Oceľové čelo je určené priamo pre hranatý oceľový žľab GALECO STAL2 125 mm. Vďaka presnému tvaru vytvára systémové ukončenie žľabu bez potreby použitia univerzálneho čela.

Výhody plastového čela oceľové

• presné prispôsobenie tvaru hranatého žľabu GALECO STAL2,
• tesné uzatvorenie konca žľabu,
• odolná povrchová úprava chrániaca oceľ pred koróziou a poveternostnými vplyvmi,
• jednoduchá montáž bez dodatočného tvarovania,
• farebné zladenie s oceľovými prvkami systému.

Montážna poznámka

Pred objednaním skontrolujte, či potrebujete pravé alebo ľavé čelo. Produkt je určený pre žľab GALECO STAL2 so šírkou 125 mm a nie je kompatibilný s inými rozmermi ani s plastovým systémom GALECO PVC2. Pri montáži postupujte podľa návodu výrobcu a skontrolujte správne dosadnutie čela na žľab.

Technická špecifikácia

Súvisiace prvky odkvapového systému GALECO STAL2

Pravé oceľové čelo je v nasledujúcom prehľade označené ako komponent č. 1. Na opačnom konci žľabu sa podľa orientácie systému používa ľavé oceľové čelo.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový hranatý hák
4. Kovový čelový hák
5. Kovový čelový hák pre maskovací kryt
6. Žľab
7. Kotlík
8. Spojka žľabu
9. Maskovací kryt
10. Vnútorná spojka pre maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Koleno 67°
21. Hranatá oceľová rúra
22. Spojka rúry
23. Hranatá oceľová objímka
24. Dvojzávitový tŕň s dlhou hmoždinkou M8
25. Hranatá oceľová odbočka
26. Univerzálny lapač nečistôt (s košíkom a klapkami)
27. Ohybné koleno
28. Klapka na rúru 80 × 80 mm
29. Vertikálny čistiaci kus 110 s redukciou 80–110 (súprava)
30. Rúra napojená na čistiaci kus 0,5 m, fi 110

Pomôcka pri napojení jednotlivých častí systému GALECO STAL2

Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

Tabuľka účinnosti systému GALECO STAL2

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO STAL2 pri umiestnení zvodu na kraji alebo v strede žľabu.
