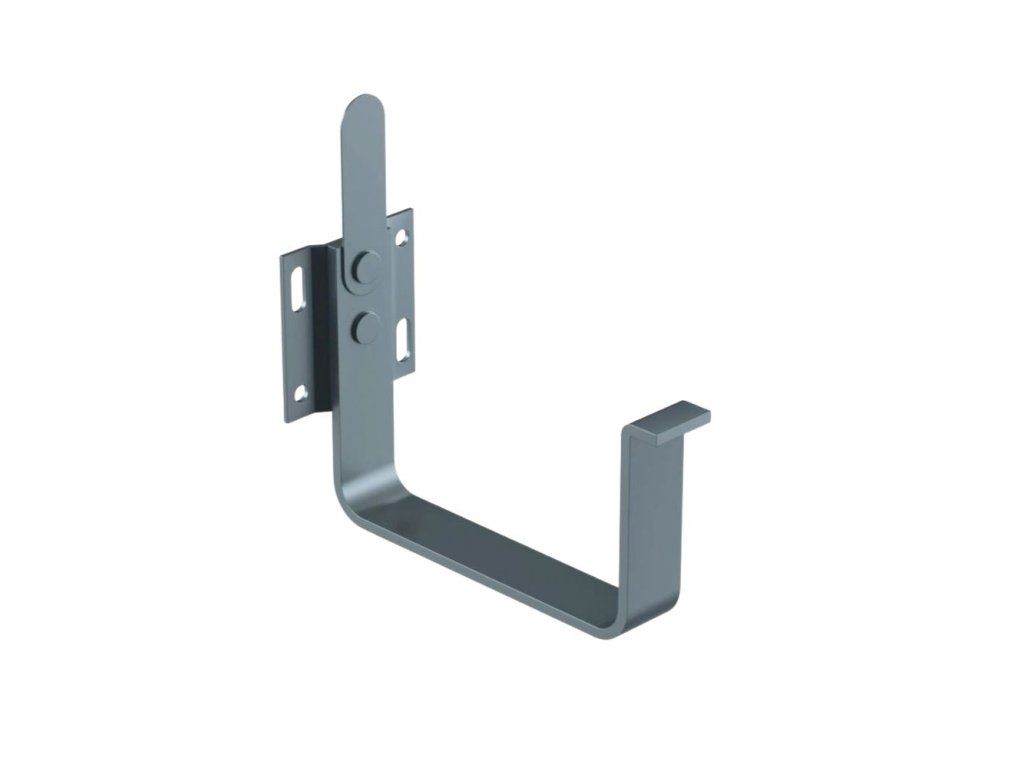

GALECO STAL2 hranatý oceľový čelový hák 125 mm Šedý hliník RAL 9007

GALECO STAL2 hranatý oceľový čelový hák 125 mm

Hranatý oceľový čelový hák je systémový montážny prvok určený na uchytenie žľabu GALECO STAL2 so šírkou 125 mm priamo k čelovej doske strechy. Používa sa pri odkvapovom systéme bez maskovacích krytov, kde zostáva predná časť žľabu viditeľná.

Hák je vyrobený z pevnej ocele s farebnou povrchovou úpravou v odtieni šedý hliník RAL 9007. Jeho tvar zodpovedá hranatému profilu žľabu a pomáha udržať žľab v správnej polohe počas celej životnosti systému.

Použitie a montáž

Čelový hák sa pripevňuje priamo na čelnú alebo čelovú dosku pomocou vhodných skrutiek podľa typu podkladu. Háky sa montujú v pravidelných rozostupoch a vo vytýčenom spáde smerom ku kotlíku, aby dažďová voda mohla zo žľabu spoľahlivo odtekať.

Pri montáži je dôležité dodržať odporúčané rozostupy hákov, zabezpečiť ich presné vyrovnanie a použiť originálne komponenty GALECO STAL2. Tento typ háku nie je určený na upevnenie maskovacieho krytu.

Výhody hranatého čelového háku GALECO STAL2

• pevné uchytenie žľabu 125 mm k čelovej doske,
• tvar prispôsobený hranatému profilu žľabu GALECO STAL2,
• umožňuje presné vytvorenie potrebného spádu žľabu,
• oceľové vyhotovenie s odolnou farebnou povrchovou úpravou,
• farebné zladenie s ostatnými prvkami odkvapového systému.

Technická špecifikácia

Súvisiace prvky odkvapového systému GALECO STAL2

Čelový hák sa používa spolu so žľabom, kotlíkom, spojkami žľabu, rohmi a ďalšími komponentmi hranatého systému GALECO STAL2.

1. Čelo pravé oceľové
2. Čelo pravé plastové
3. Kovový hranatý hák
4. Kovový čelový hák
5. Kovový čelový hák pre maskovací kryt
6. Žľab
7. Kotlík
8. Spojka žľabu
9. Maskovací kryt
10. Vnútorná spojka pre maskovací kryt
11. Vonkajšia spojka pre maskovací kryt
12. Maskovací kryt pre vnútorný roh
13. Vnútorný roh 90°
14. Vonkajší roh 90°
15. Maskovací kryt pre vnútorný roh
16. Čelo ľavé plastové
17. Čelo ľavé oceľové
18. Maskovací kryt pre ľavé čelo
19. Maskovací kryt pre pravé čelo
20. Koleno 67°
21. Hranatá oceľová rúra
22. Spojka rúry
23. Hranatá oceľová objímka
24. Dvojzávitový tŕň s dlhou hmoždinkou M8
25. Hranatá oceľová odbočka
26. Univerzálny lapač nečistôt (s košíkom a klapkami)
27. Ohybné koleno
28. Klapka na rúru 80 × 80 mm
29. Vertikálny čistiaci kus 110 s redukciou 80–110 (súprava)
30. Rúra napojená na čistiaci kus 0,5 m, fi 110

Pomôcka pri napojení jednotlivých častí systému GALECO STAL2

Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

Tabuľka účinnosti systému GALECO STAL2

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO STAL2 pri umiestnení zvodu na kraji alebo v strede žľabu.
