GALECO STAL2 hranatý vnútorný roh 125 mm, 90° Šedý hliník RAL 9007
Kód: 189007171
Súvisiaci tovar
Podrobný popis

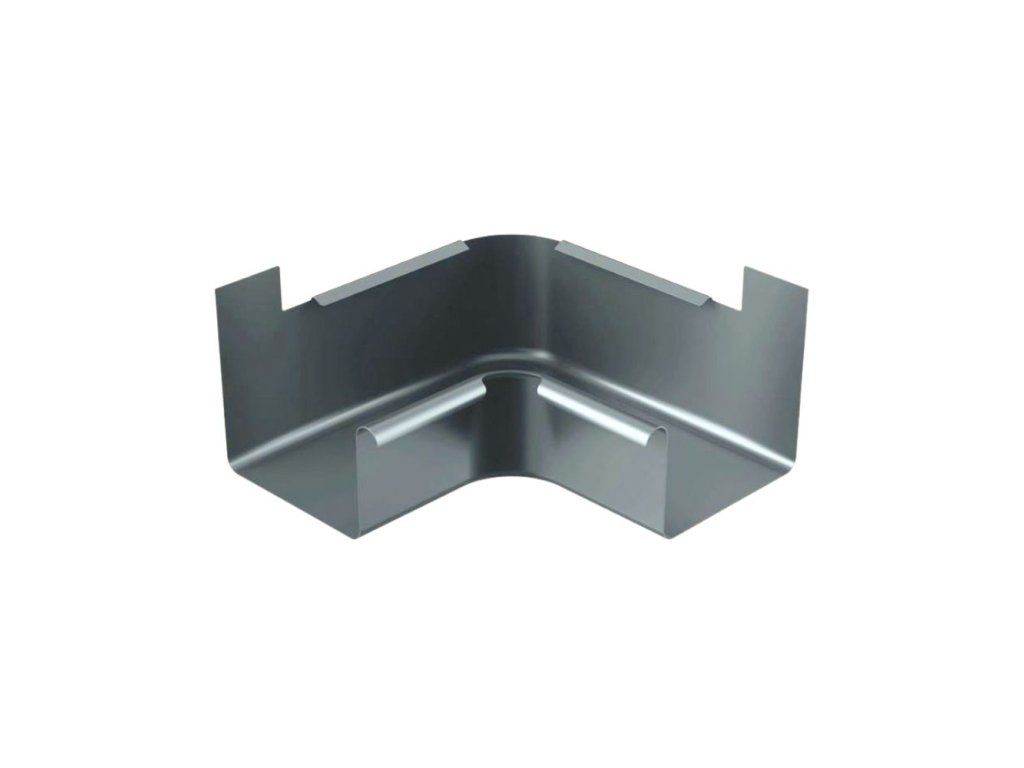

GALECO STAL2 hranatý vnútorný roh 125 mm, 90° Šedý hliník RAL 9007
Hranatý vnútorný roh GALECO STAL2 so šírkou 125 mm a uhlom 90° slúži na spojenie dvoch odkvapových žľabov na vnútornom rohu stavby. Zabezpečuje plynulé vedenie dažďovej vody medzi susediacimi stranami strechy a zachováva jednotný hranatý vzhľad systému.
Použitie vnútorného rohu GALECO STAL2
Roh sa používa v miestach, kde sa dve strešné roviny alebo odkvapové hrany stretávajú vo vnútornom kúte budovy. Na oboch stranách sa napája na žľaby GALECO STAL2 125 mm pomocou žľabových spojok podľa montážnych pokynov výrobcu.
Vnútorný roh je žľabový prvok, ktorý odvádza dažďovú vodu. Nejde o rohový prvok maskovacieho krytu, ktorý slúži iba na estetické prekrytie prednej časti systému.
Výhody hranatého systému GALECO STAL2
- plynulé vedenie dažďovej vody cez vnútorný roh stavby,
- moderný hranatý vzhľad vhodný k súčasnej architektúre,
- presná kompatibilita so žľabmi GALECO STAL2 125 mm,
- odolná oceľová konštrukcia s ochrannou povrchovou úpravou,
- farebné zladenie so žľabmi a ostatnými systémovými prvkami.
Montážna poznámka
Roh je určený výhradne pre hranatý oceľový žľabový systém GALECO STAL2 so šírkou žľabu 125 mm. Pri montáži použite kompatibilné žľabové spojky, dodržte správny spád žľabov a odporúčané dilatačné medzery. Pred objednaním skontrolujte, či potrebujete vnútorný alebo vonkajší roh.
Technická špecifikácia
| Výrobca | GALECO |
| Produktový rad | GALECO STAL2 |
| Typ systému | hranatý oceľový odkvapový systém |
| Komponent | vnútorný žľabový roh |
| Materiál | lakovaná pozinkovaná oceľ |
| Rozmerová kategória | žľab 125 mm / zvod 80 × 80 mm |
| Šírka žľabu | 125 mm |
| Uhol | 90° |
| Farba | Šedý hliník RAL 9007 |
| Určenie | spojenie dvoch žľabových vetiev na vnútornom rohu stavby |
Súvisiace prvky odkvapového systému GALECO STAL2
Vnútorný žľabový roh 90° je v nasledujúcom prehľade označený ako komponent č. 13. Používa sa spolu so žľabmi 125 mm, žľabovými spojkami a hákmi.
- Čelo pravé oceľové
- Čelo pravé plastové
- Kovový hranatý hák
- Kovový čelový hák
- Kovový čelový hák pre maskovací kryt
- Žľab
- Kotlík
- Spojka žľabu
- Maskovací kryt
- Vnútorná spojka pre maskovací kryt
- Vonkajšia spojka pre maskovací kryt
- Maskovací kryt pre vnútorný roh
- Vnútorný roh 90°
- Vonkajší roh 90°
- Maskovací kryt pre vnútorný roh
- Čelo ľavé plastové
- Čelo ľavé oceľové
- Maskovací kryt pre ľavé čelo
- Maskovací kryt pre pravé čelo
- Koleno 72°
- Hranatá oceľová rúra
- Spojka rúry
- Hranatá oceľová objímka
- Dvojzávitový tŕň s dlhou hmoždinkou M8
- Hranatá oceľová odbočka
- Univerzálny lapač nečistôt (s košíkom a klapkami)
- Ohybné koleno 110 mm čierne
- Klapka na rúru 80 × 80 mm
- Vertikálny čistiaci kus 110 s redukciou 80–110 (súprava)
- Rúra napojená na čistiaci kus 0,5 m, fi 110
Pomôcka pri napojení jednotlivých častí systému GALECO STAL2
Pri výbere prvkov systému GALECO STAL2 odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.
Tabuľka účinnosti systému GALECO STAL2
Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť systém GALECO STAL2 pri umiestnení zvodu na kraji alebo v strede žľabu.
Ak si nie ste istí výberom jednotlivých prvkov a ich množstvom, môžete použiť náš konfigurátor odkvapového systému, ktorý vám pomôže navrhnúť potrebné komponenty podľa typu strechy a rozmerov objektu.
Dodatočné parametre
| Kategória: | Šedý hliník RAL 9007 |
|---|---|
| Hmotnosť: | 0.65 kg |
| Farba: | Šedý hliník RAL 9007 |
| Systém: | hranatý oceľový odkvapový systém GALECO STAL2 |
| Materiál: | farebná oceľ |
| Rozmer: | žľab 125 mm / zvod 80 × 80 mm |
| Farba: | Šedý hliník RAL 9007 |
-
Montážny návod odkvapového systému GALECO STAL2 (309.6 kB)
-
Vyhlásenie o parametroch GALECO STAL2 (52.9 kB)
Montážny návod odkvapového systému GALECO STAL2
