Pozinkovaný žľabový hák starý typ - 250 mm

Podrobný popis

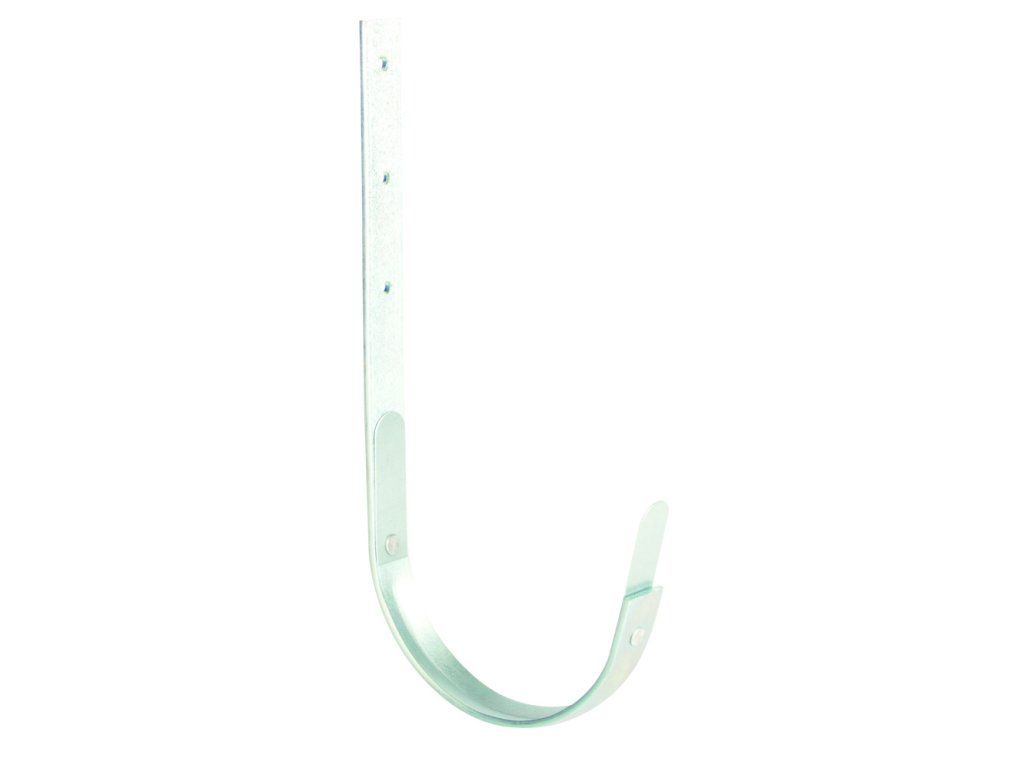

Pozinkovaný žľabový hák krokvový 250 mm – starý typ

Pozinkovaný žľabový hák krokvový 250 mm – starý typ je montážny prvok určený na uchytenie pozinkovaného polkruhového žľabu s rozmerom 250 mm. Používa sa pri starom type pozinkovaného odkvapového systému, pri ktorom je návalok žľabu zatočený smerom dovnútra.

Krokvový hák drží žľab v správnej polohe a pomáha vytvoriť potrebný spád smerom ku kotlíku, hrdlu alebo zvodovej rúre. Správne osadenie hákov je dôležité pre stabilitu žľabu aj spoľahlivé odvádzanie dažďovej vody zo strechy.

Použitie krokvového háku

Krokvový hák sa montuje zhora na krokvu alebo inú vhodnú časť strešnej konštrukcie. Najčastejšie sa používa pri novej streche alebo pri väčšej rekonštrukcii, keď je ešte prístup ku krokvám pred položením strešnej krytiny.

Tento typ háku je vhodný tam, kde má byť žľab pevne uchytený priamo do nosnej strešnej konštrukcie. Pri montáži je potrebné háky správne rozmiestniť, prípadne ohnúť do požadovaného spádu podľa smeru odtoku vody.

Krokvový hák verzus čelový hák

Krokvový hák sa montuje zhora na krokvu alebo strešnú konštrukciu. Používa sa najmä pri montáži odkvapov počas realizácie alebo rekonštrukcie strechy.

Čelový hák sa naopak montuje spredu na čelnú dosku alebo inú zvislú nosnú konštrukciu. Je praktický najmä pri dodatočnej montáži odkvapu, keď už nie je jednoduchý prístup ku krokvám.

Pri výbere háku je preto dôležité vedieť, ako bude žľab uchytený – či zhora do krokvy, alebo spredu na čelnú dosku.

Dôležité: starý typ verzus nový typ

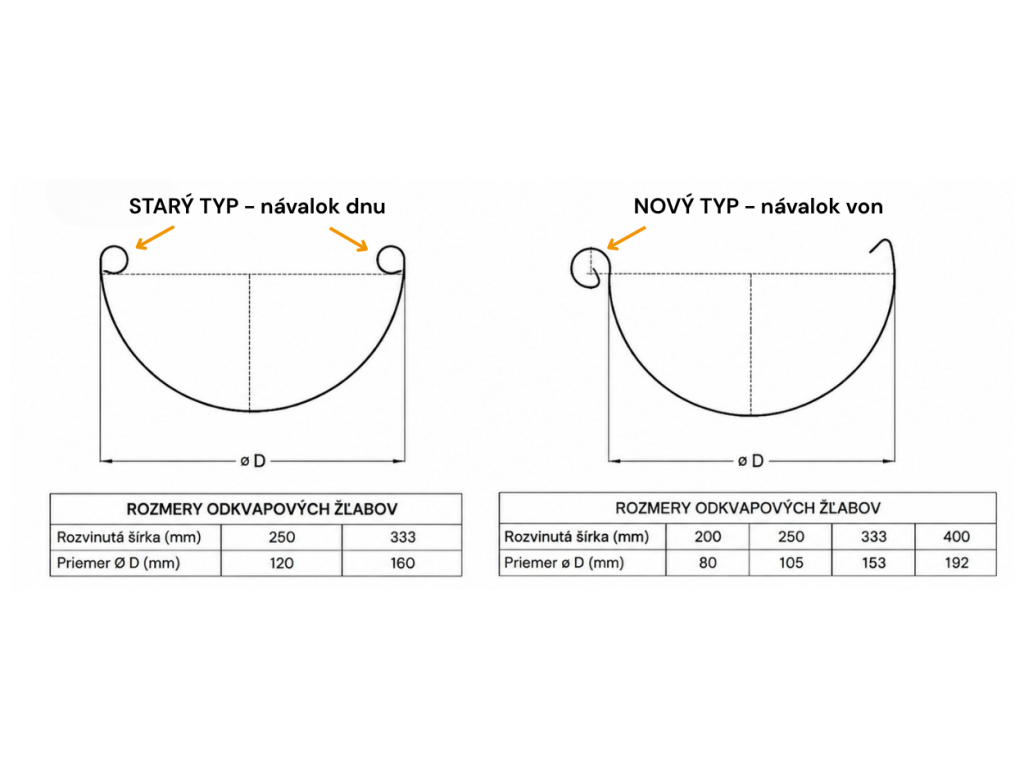

Pri pozinkovaných odkvapoch je potrebné rozlišovať starý a nový typ žľabu. Rozdiel je v tvare návalku, teda v zatočení okraja žľabu.

Pri starom type je návalok zatočený smerom dovnútra žľabu.
Pri novom type je návalok zatočený smerom von zo žľabu.

Tento krokvový hák je určený pre starý typ žľabu 250 mm. Pred objednaním odporúčame porovnať tvar žľabu a zvoliť príslušenstvo pre správny typ systému.

Montážna poznámka

Pri montáži dbajte na pevné ukotvenie hákov do krokiev alebo vhodnej strešnej konštrukcie. Háky je potrebné osadiť v primeraných rozostupoch a nastaviť tak, aby žľab vytváral mierny spád smerom k odtokovému miestu.

Ak sa háky ohýbajú priamo pri montáži, je dôležité dodržať rovnakú líniu a plynulý spád žľabu. Nesprávne osadenie môže spôsobiť zadržiavanie vody v žľabe alebo horší odtok dažďovej vody.

Technická špecifikácia

Súvisiace prvky odkvapového systému

Pre kompletnú montáž pozinkovaného oceľového odkvapového systému odporúčame doplniť aj ďalšie prvky v rovnakom rozmere.

Prvky odkvapového systému - pozinkovaný oceľový systém - starý typ (zvodové prvky môžu byť aj nového typu)

1. Žľab bez čela
2. Žľab s čelom
3. Čelo na falcovanie
4. Čelo nafalcované
5. Roh univerzálny
6. Čelový hák
7. Žľabový hák očíslovaný
8. Žľabový hák
9. Žľabové hrdlo
10. Kotlík kónický
11. Kotlík zlučovací
12. Zberný kotlík hranatý
13. Koleno horné: starý typ / nový typ
14. Zvodová rúra
15. Objímka
16. Kotviaca hmoždinka M10: so skrutkou / bez skrutky
17. Tŕň k objímke M10
18. Držiak objímky M10
19. Spojka rúr
20. Odskok - koleno soklové
21. Výpust vody: starý typ / nový typ
22. Zvodová odbočka: 100/80 mm / 100/100 mm
23. Koleno výtokové: starý typ / nový typ
24. Geiger bočný / Geiger spodný
25. Ohybné koleno
26. Nity
27. Tmel
