Pozinkovaný žľabový roh starý typ - univerzálny - 333 mm
Kód: 22
Súvisiaci tovar
Podrobný popis

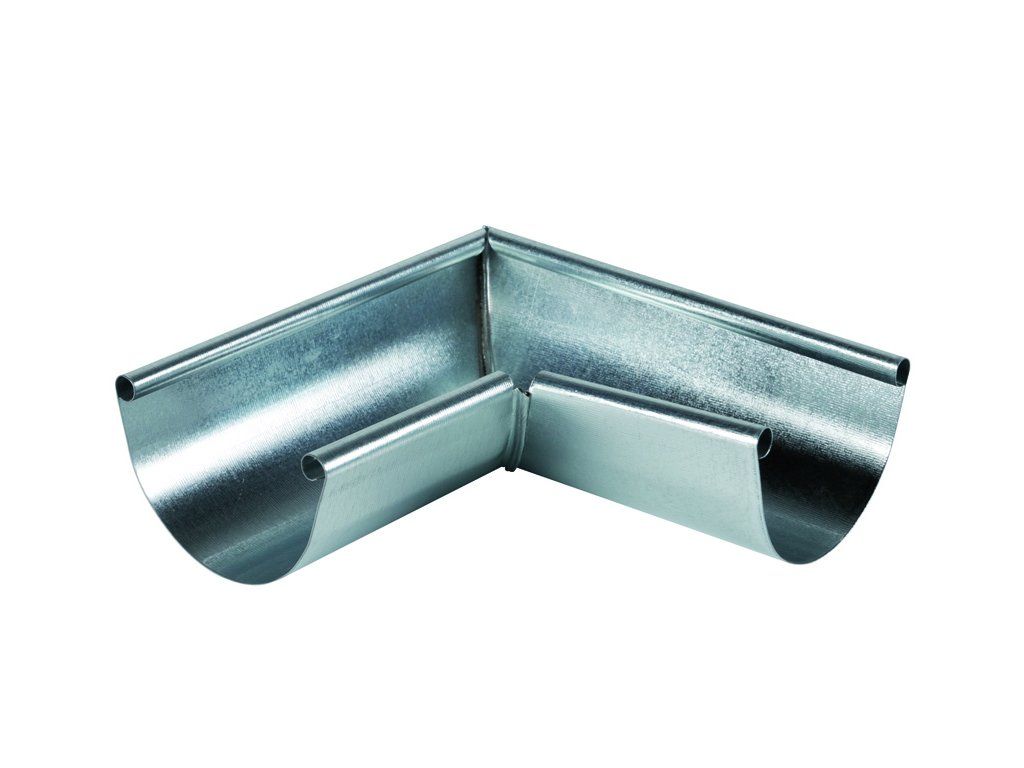

Pozinkovaný žľabový roh univerzálny 333 mm – starý typ
Pozinkovaný žľabový roh univerzálny 333 mm – starý typ je tvarovaný prvok pozinkovaného odkvapového systému. Slúži na spojenie dvoch žľabov v mieste, kde sa odkvapová línia strechy láme do rohu.
Používa sa pri starom type pozinkovaného žľabu 333 mm, pri ktorom je návalok zatočený smerom dovnútra. Roh umožňuje plynulé vedenie dažďovej vody okolo rohu strechy smerom ku kotlíku, hrdlu alebo zvodovej rúre.
Univerzálne použitie rohu
Tento žľabový roh je univerzálny, čo znamená, že sa podľa spôsobu montáže používa ako vnútorný alebo vonkajší roh. Je vhodný pri strechách, kde žľab nepokračuje len v jednej rovine, ale mení smer podľa pôdorysu stavby.
Pri objednávke si skontrolujte, či potrebujete roh pre správny rozmer žľabu a správny typ systému. Tento roh je určený pre pozinkovaný žľab 333 mm – starý typ.

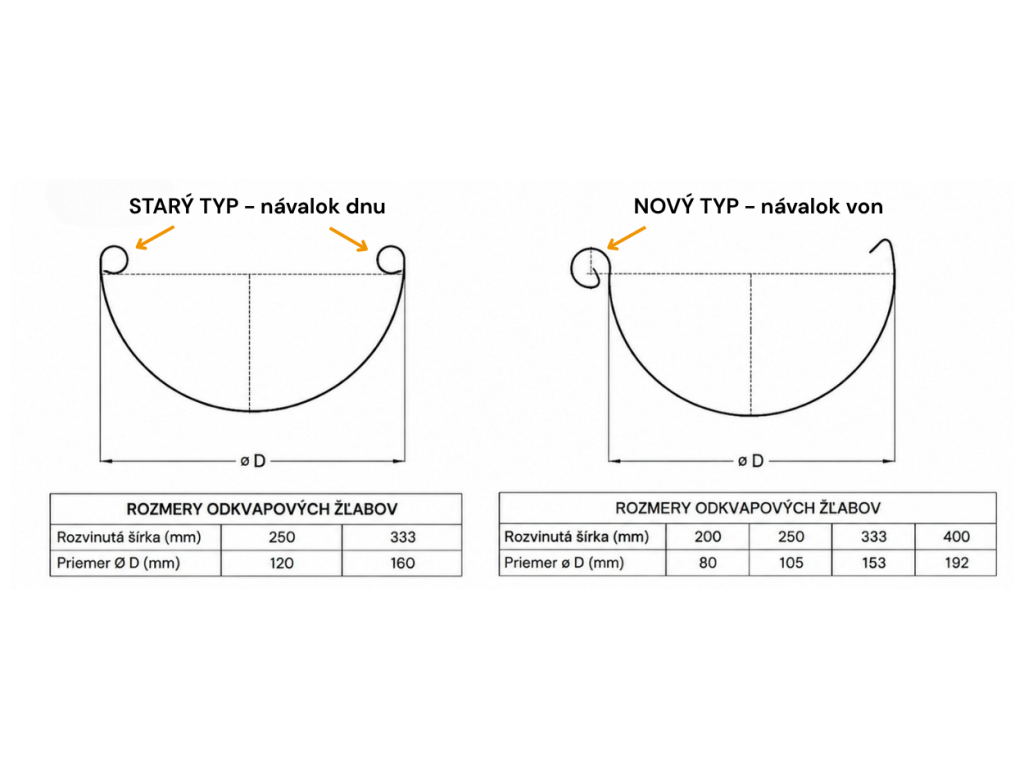

Dôležité: starý typ verzus nový typ
Pri pozinkovaných odkvapoch je potrebné rozlišovať starý a nový typ žľabu. Rozdiel je v tvare návalku, teda v zatočení okraja žľabu.
Pri starom type je návalok zatočený smerom dovnútra žľabu.
Pri novom type je návalok zatočený smerom von zo žľabu.
Tento roh je určený pre žľab starého typu s návalkom smerom dovnútra. Pred objednaním odporúčame porovnať tvar vášho existujúceho žľabu s ukážkovými obrázkami starého a nového typu, aby ste vybrali správne kompatibilné príslušenstvo.
Použitie žľabového rohu
Žľabový roh sa používa na napojenie dvoch žľabov v rohu strechy. Pomáha vytvoriť súvislú odkvapovú líniu a zabezpečuje, aby voda plynulo pokračovala žľabom smerom k odtokovému miestu.
Pri montáži je dôležité správne napojenie rohu na nadväzujúce žľaby. Spoje je potrebné osadiť tak, aby voda nepretekala mimo systém a aby celý odkvap držal v správnom sklone.
Montážna poznámka
Pri montáži žľabového rohu dbajte na presné napojenie na oba nadväzujúce žľaby. Spoje odporúčame upevniť nitmi a pre vyššiu istotu tesnosti pretmeliť vhodným klampiarskym tmelom.
Ak napájate roh na existujúci starý systém, skontrolujte najmä rozmer žľabu a smer návalku. Pri nesprávnom type nemusí roh dobre sedieť na žľabe.
Technická špecifikácia
| Výrobca: | LAMINA PREŠOV |
| Materiál: | pozinkovaná oceľ |
| Typ systému: | polkruhový odkvapový systém |
| Vyhotovenie: | starý typ |
| Rozmerová kategória: |
žľab 333 mm / zvod 100 mm žľab 333 mm / zvod 120 mm |
| Komponent: | univerzálny žľabový roh |
| Rozvinutá šírka/priemer: | 333 mm / 160 mm |
Súvisiace prvky odkvapového systému
Pre kompletnú montáž pozinkovaného oceľového odkvapového systému odporúčame doplniť aj ďalšie prvky v rovnakom rozmere.
Prvky odkvapového systému - pozinkovaný oceľový systém - starý typ (zvodové prvky môžu byť aj nového typu)
- Žľab bez čela
- Žľab s čelom
- Čelo na falcovanie
- Čelo nafalcované
- Roh univerzálny
- Čelový hák
- Žľabový hák očíslovaný
- Žľabový hák
- Žľabové hrdlo
- Kotlík kónický
- Kotlík zlučovací
- Zberný kotlík hranatý
- Koleno horné: starý typ / nový typ
- Zvodová rúra
- Objímka
- Kotviaca hmoždinka M10: so skrutkou / bez skrutky
- Tŕň k objímke M10
- Držiak objímky M10
- Spojka rúr
- Odskok - koleno soklové
- Výpust vody: starý typ / nový typ
- Zvodová odbočka: 100/80 mm / 100/100 mm
- Koleno výtokové: starý typ / nový typ
- Geiger bočný / Geiger spodný
- Ohybné koleno
- Nity
- Tmel
Ak si nie ste istí výberom jednotlivých prvkov a ich množstvom, môžete použiť náš konfigurátor odkvapového systému, ktorý vám pomôže navrhnúť potrebné komponenty podľa typu strechy a rozmerov objektu.
Dodatočné parametre
| Kategória: | Starý typ – žľab 333 mm/zvod 100 mm |
|---|---|
| Hmotnosť: | 0.52 kg |
| Materiál: | Pozinkovaná oceľ |
| ? Rozmer: | 333 mm / 100 mm, 333 mm / 120 mm |
| ? Rozvinutá šírka: | 333 mm |
| Systém: | polkruhový |
| Materiál: | pozinkovaná oceľ |
| Rozvinutá šírka / priemer: | 333 mm / 160 mm |
| Typ: | starý typ |
Montáž odkvapového systému
