Pozinkovaný žľabový hák čelový starý typ - 250 mm

Podrobný popis

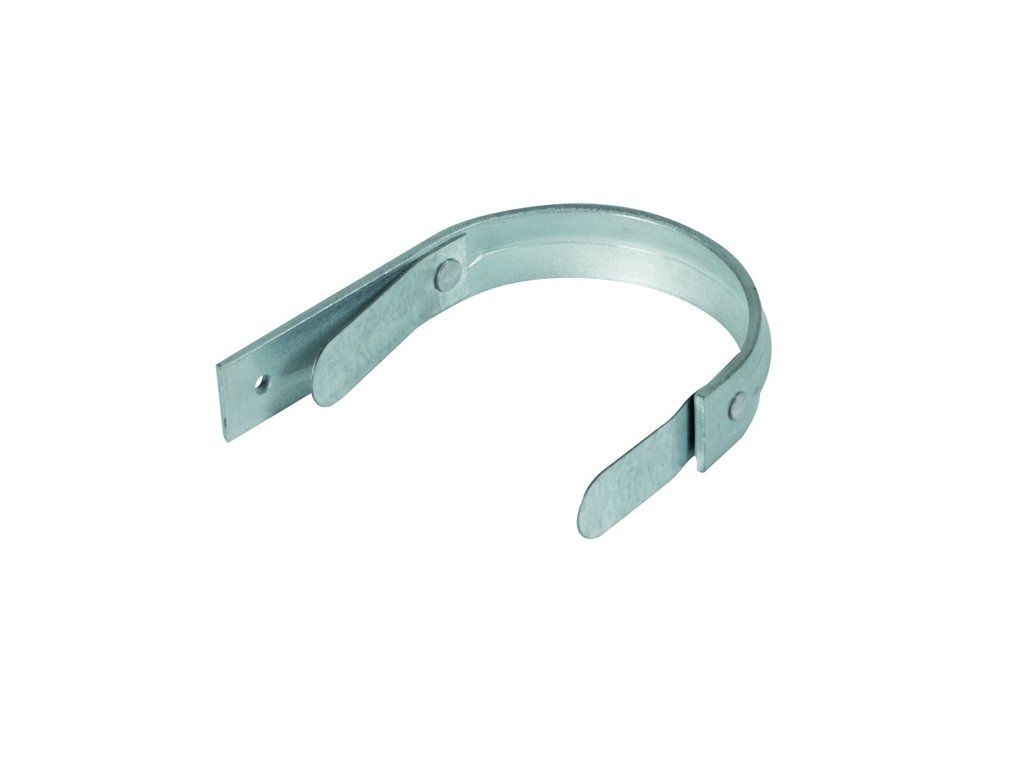

Pozinkovaný žľabový hák čelový 250 mm – starý typ

Pozinkovaný žľabový hák čelový 250 mm – starý typ je montážny prvok určený na uchytenie pozinkovaného polkruhového žľabu s rozmerom 250 mm. Používa sa pri starom type pozinkovaného systému, kde je návalok žľabu zatočený smerom dovnútra.

Čelový hák drží žľab v správnej polohe a pomáha vytvoriť potrebný spád smerom ku kotlíku, hrdlu alebo zvodovej rúre. Správne rozmiestnenie hákov je dôležité pre stabilitu celej odkvapovej línie, najmä pri väčšom množstve vody, snehu alebo pri dlhších úsekoch žľabu.

Čelový hák verzus krokvový hák

Čelový hák sa montuje spredu na čelnú dosku, fasádnu dosku alebo inú vhodnú zvislú konštrukciu. Používa sa tam, kde je pripravená čelná doska alebo kde nie je vhodné kotviť hák priamo na krokvu.

Krokvový hák sa naopak montuje zhora na krokvu alebo na strešnú konštrukciu ešte pred položením krytiny. Zvyčajne sa používa pri nových strechách alebo pri väčšej rekonštrukcii, keď je prístup ku krokvám.

Čelový hák je preto praktické riešenie najmä pri dodatočnej montáži odkvapu, oprave existujúceho systému alebo pri stavbách, kde je jednoduchšie a vhodnejšie uchytiť žľab z čelnej strany.

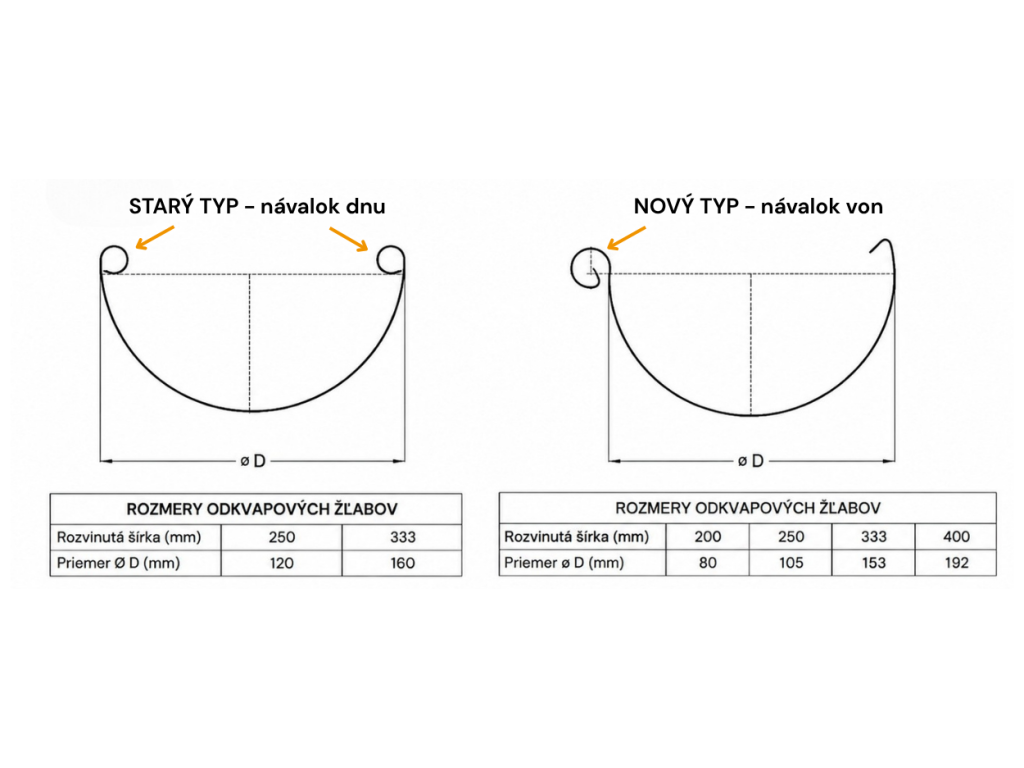

Dôležité: starý typ verzus nový typ

Pri pozinkovaných odkvapoch je dôležité rozlišovať starý a nový typ žľabu. Rozdiel je v tvare návalku, teda v zatočení okraja žľabu.

Pri starom type je návalok zatočený smerom dovnútra žľabu.
Pri novom type je návalok zatočený smerom von zo žľabu.

Tento čelový hák je určený pre starý typ žľabu 250 mm. Pred objednaním odporúčame porovnať tvar žľabu a zvoliť príslušenstvo pre správny typ systému.

Použitie čelového háku

Čelový hák sa používa na uchytenie žľabu pozdĺž odkvapovej hrany strechy. Pri montáži je potrebné háky rozmiestniť v primeraných rozostupoch a nastaviť ich tak, aby žľab mal mierny spád smerom k odtokovému miestu.

Pri výbere si skontrolujte najmä rozmer žľabu, typ prevedenia a spôsob kotvenia. Tento hák je určený pre pozinkovaný žľab 250 mm – starý typ.

Montážna poznámka

Pri montáži dbajte na pevné ukotvenie hákov do vhodného podkladu. Čelová doska alebo konštrukcia musí byť dostatočne pevná, aby udržala žľab aj pri zaťažení vodou alebo snehom. Háky osádzajte v jednej línii so spádom smerom ku kotlíku, hrdlu alebo zvodu.

Ak si nie ste istí, či potrebujete čelový alebo krokvový hák, rozhodujúci je hlavne spôsob uchytenia. Čelový hák sa montuje spredu na dosku, krokvový hák zhora na krokvu.

Technická špecifikácia

Súvisiace prvky odkvapového systému

Pre kompletnú montáž pozinkovaného oceľového odkvapového systému odporúčame doplniť aj ďalšie prvky v rovnakom rozmere.

Prvky odkvapového systému - pozinkovaný oceľový systém - starý typ (zvodové prvky môžu byť aj nového typu)

1. Žľab bez čela
2. Žľab s čelom
3. Čelo na falcovanie
4. Čelo nafalcované
5. Roh univerzálny
6. Čelový hák
7. Žľabový hák očíslovaný
8. Žľabový hák
9. Žľabové hrdlo
10. Kotlík kónický
11. Kotlík zlučovací
12. Zberný kotlík hranatý
13. Koleno horné: starý typ / nový typ
14. Zvodová rúra
15. Objímka
16. Kotviaca hmoždinka M10: so skrutkou / bez skrutky
17. Tŕň k objímke M10
18. Držiak objímky M10
19. Spojka rúr
20. Odskok - koleno soklové
21. Výpust vody: starý typ / nový typ
22. Zvodová odbočka: 100/80 mm / 100/100 mm
23. Koleno výtokové: starý typ / nový typ
24. Geiger bočný / Geiger spodný
25. Ohybné koleno
26. Nity
27. Tmel

Ak si nie ste istí výberom jednotlivých prvkov a ich množstvom, môžete použiť náš konfigurátor odkvapového systému, ktorý vám pomôže navrhnúť potrebné komponenty podľa typu strechy a rozmerov objektu.
