Pozinkovaná odbočka Y 100/80
Kód: 189
Súvisiaci tovar
Podrobný popis
Pozinkovaná odbočka Y 100/80
Pozinkovaná odbočka Y 100/80 je tvarovaný prvok zvodovej časti odkvapového systému. Slúži na bočné napojenie jednej zvodovej rúry do druhej, aby sa dažďová voda z dvoch miest mohla odvádzať jedným spoločným zvodom.
Označenie 100/80 znamená, že hlavný zvod má priemer 100 mm a bočné napojenie je určené pre rúru s priemerom 80 mm. Odbočka je vhodná pre pozinkovaný odkvapový systém tam, kde je potrebné prehľadne zlúčiť viac zvodov do jedného odtoku.
Použitie odbočky Y
Odbočka Y sa používa najmä tam, kde potrebujete spojiť dva zvody do jedného odtoku. Môže ísť napríklad o odvodnenie dvoch strešných rovín, prístavby, členitejšej strechy alebo miesta, kde nie je praktické viesť každý zvod samostatne až k zemi.
Vďaka šikmému napojeniu v tvare Y voda plynulejšie prechádza z vedľajšej rúry do hlavného zvodu. To pomáha vytvoriť čistejšie a funkčnejšie napojenie ako pri kolmom zaústení.
Na čo si dať pozor pri výbere
Pri objednávke si skontrolujte najmä priemer zvodových rúr. Táto odbočka je určená pre kombináciu 100/80, teda pre hlavný zvod 100 mm a bočné napojenie 80 mm.
Dôležité je tiež premyslieť smer napojenia a umiestnenie odbočky na zvode, aby voda zo všetkých častí systému plynulo odtekala a zvod zostal dobre prístupný na montáž aj prípadnú údržbu.
Prečo si vybrať pozinkovaný odkvapový systém?
Pozinkovaný odkvapový systém patrí medzi tradičné a cenovo dostupné riešenia na odvádzanie dažďovej vody zo strechy. Je vhodný pre rodinné domy, garáže, prístrešky, hospodárske budovy aj rekonštrukcie, kde je dôležitá funkčnosť, dostupnosť dielov a jednoduchá montáž.
Pozinkované žľaby, zvodové rúry a doplnky spolu vytvárajú ucelený systém, ktorý pomáha chrániť fasádu, sokel a základy stavby pred nadmernou vlhkosťou.
Montážna poznámka
Pri montáži odbočky Y dbajte na správne zasunutie jednotlivých dielov v smere toku vody. Napojenie by malo byť pevné, stabilné a osadené tak, aby voda plynulo prechádzala z vedľajšej rúry do hlavného zvodu.
Zvodové rúry odporúčame upevniť vhodnými objímkami aj v blízkosti odbočky, aby bol spoj stabilný a nezaťažoval sa pohybom rúry. Spoje je možné podľa potreby pretmeliť vhodným klampiarskym tmelom.
Technická špecifikácia
| Výrobca: | EVROMAT |
| Materiál: | pozinkovaná oceľ |
| Typ systému: | polkruhový odkvapový systém |
| Komponent: | zvodová odbočka Y |
| Rozmer: | 100 mm /80 mm |
| Priemer hlavného zvodu: | 100 mm |
| Priemer bočného napojenia: | 80 mm |

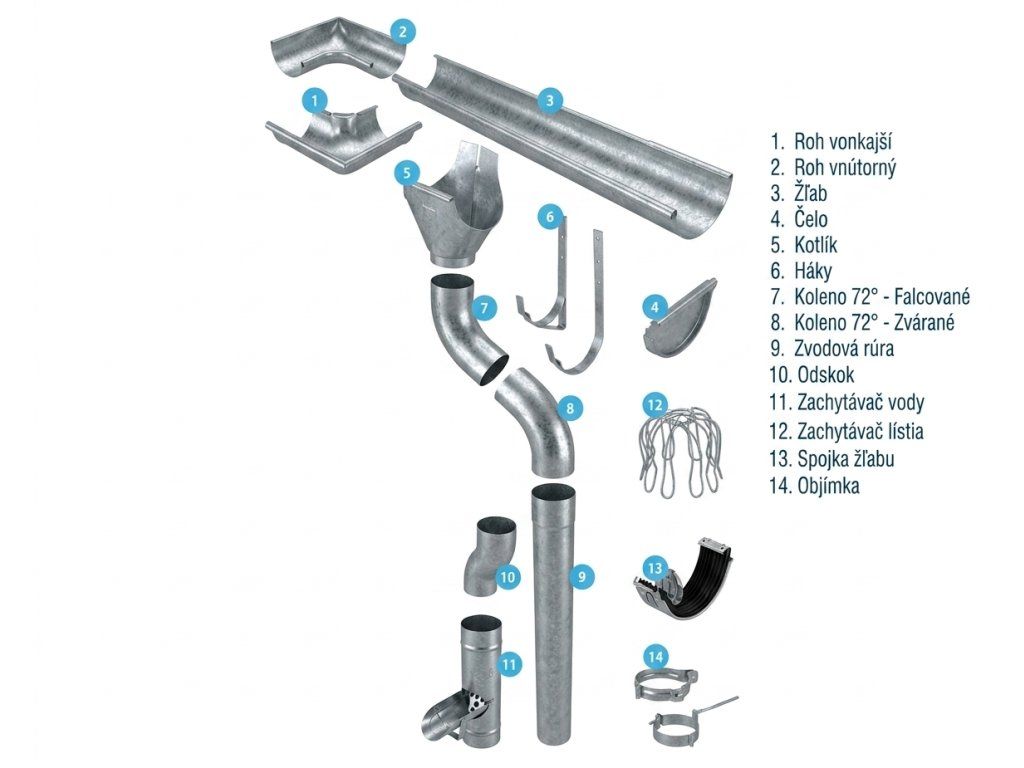

Súvisiace prvky odkvapového systému
Pre kompletnú montáž pozinkovaného oceľového odkvapového systému odporúčame doplniť aj ďalšie prvky v rovnakom rozmere.
Prvky odkvapového systému - pozinkovaný oceľový systém - starý typ (zvodové prvky môžu byť aj nového typu)
- Žľab bez čela: 250 mm / 333 mm
- Žľab s čelom: 250 mm / 333 mm
- Čelo na falcovanie: 250 mm / 333 mm
- Čelo nafalcované: 250 mm / 333 mm
- Roh univerzálny: 250 mm / 333 mm
- Čelový hák: 250 mm / 333 mm
- Žľabový hák očíslovaný: 250 mm / 333 mm
- Žľabový hák: 250 mm / 333 mm
- Žľabové hrdlo
- Kotlík kónický: 250/100 mm / 333/100 mm
- Kotlík zlučovací
- Zberný kotlík hranatý
- Koleno horné: starý typ / nový typ
- Zvodová rúra
- Objímka
- Kotviaca hmoždinka M10: so skrutkou / bez skrutky
- Tŕň k objímke M10
- Držiak objímky M10
- Spojka rúr
- Odskok - koleno soklové
- Výpust vody: starý typ / nový typ
- Zvodová odbočka: 100/80 mm / 100/100 mm
- Koleno výtokové: starý typ / nový typ
- Geiger bočný / Geiger spodný
- Ohybné koleno
- Nity
- Tmel
Ak si nie ste istí výberom jednotlivých prvkov a ich množstvom, môžete použiť náš konfigurátor odkvapového systému, ktorý vám pomôže navrhnúť potrebné komponenty podľa typu strechy a rozmerov objektu.
Dodatočné parametre
| Kategória: | Nový typ – žľab 333 mm/zvod 100 mm |
|---|---|
| Hmotnosť: | 1 kg |
| Materiál: | Pozinkovaná oceľ |
| ? Priemer: | 100 mm |
| ? Rozmer: | 100 mm / 80 mm |
| Systém: | polkruhový |
| Materiál: | pozinkovaná oceľ |
| Rozmer: | 100 mm / 80 mm |
| Komponent: | zvodová odbočka Y |
| Priemer hlavného zvodu: | 100 mm |
| Priemer bočného napojenia: | 80 mm |
