Pozinkované žľabové hrdlo starý typ - 333 mm/120 mm
Kód: 36
Súvisiaci tovar
Podrobný popis

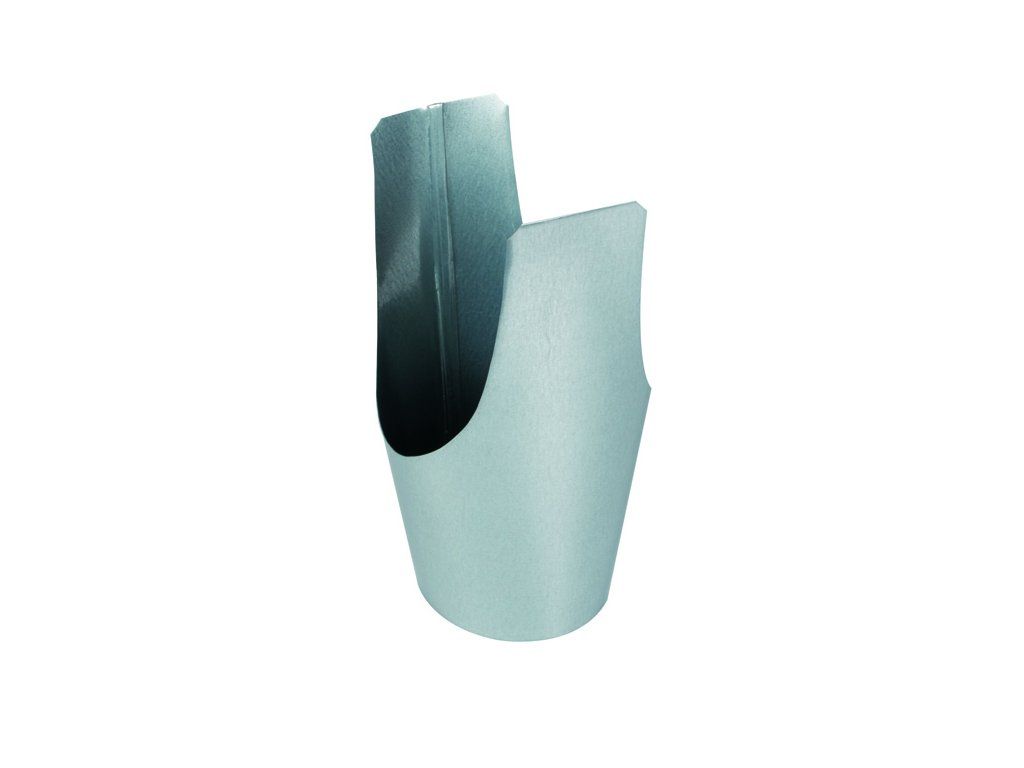

Pozinkované žľabové hrdlo 333 mm / 120 mm – starý typ
Pozinkované žľabové hrdlo 333 mm / 120 mm – starý typ je prvok pozinkovaného odkvapového systému, ktorý slúži na vytvorenie odtokového miesta zo žľabu do zvodovej rúry. Používa sa pri rozmerovej kombinácii žľab 333 mm / zvod 120 mm.
Hrdlo sa osádza do žľabu v mieste, kde má dažďová voda prechádzať zo žľabu do zvodu. Je dôležitým prvkom pre správne odvodnenie strechy a pomáha nasmerovať vodu zo žľabovej línie do zvislej časti odkvapového systému.
Rozdiel medzi žľabovým hrdlom a kotlíkom
Žľabové hrdlo plní podobný účel ako kotlík – vytvára prechod zo žľabu do zvodovej rúry. Rozdiel je však v prevedení.
Kotlík má v spodnej časti nacínovanú štucku, teda krátky kus rúry, ktorý uľahčuje napojenie na ďalšie diely zvodu. Žľabové hrdlo túto štucku nemá. Ide teda o jednoduchší prvok na vytvorenie odtoku zo žľabu, ktorý sa následne napája podľa konkrétneho riešenia montáže.
Dôležité: starý typ verzus nový typ

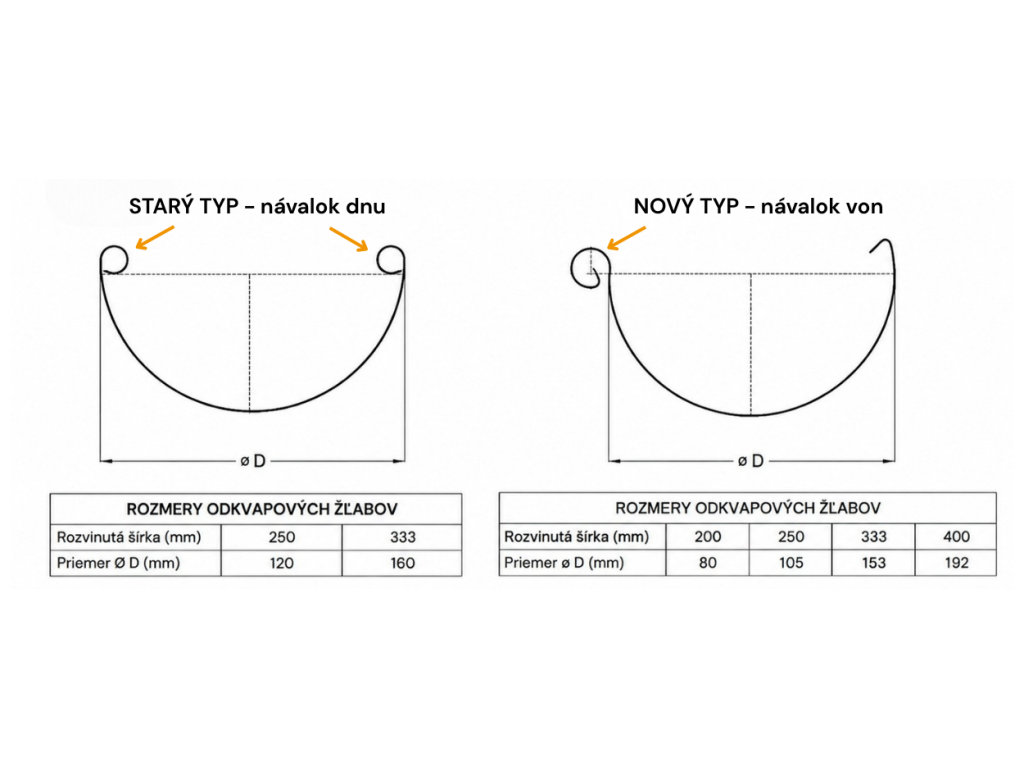

Pri pozinkovaných odkvapoch je dôležité rozlišovať starý a nový typ žľabu. Rozdiel je v tvare návalku, teda v zatočení okraja žľabu.
Pri starom type je návalok zatočený smerom dovnútra žľabu.
Pri novom type je návalok zatočený smerom von zo žľabu.
Toto žľabové hrdlo je určené pre starý typ žľabu 333 mm. Pred objednaním odporúčame porovnať tvar vášho žľabu s ukážkovými obrázkami starého a nového typu.
Použitie žľabového hrdla
Žľabové hrdlo sa používa v mieste napojenia žľabu na zvodovú rúru. Vytvára otvor a prechod pre odtok dažďovej vody zo žľabu do zvodu s priemerom 100 mm.
Pri výbere si skontrolujte správny rozmer žľabu, priemer zvodu aj typ prevedenia. Tento diel je určený pre kombináciu žľab 333 mm / zvod 120 mm a pre starý typ pozinkovaného systému.
Montážna poznámka
Pri montáži je potrebné pripraviť otvor v žľabe a hrdlo správne osadiť tak, aby voda plynulo odtekala do zvodu. Keďže ide o prvok bez spodnej štucky, spôsob napojenia na ďalšie diely zvodu závisí od konkrétnej zostavy a montážneho riešenia.
Pre vyššiu istotu tesnosti odporúčame spoje skontrolovať a podľa potreby pretmeliť vhodným klampiarskym tmelom. Ak si nie ste istí, či máte starý alebo nový typ žľabu, porovnajte tvar návalku podľa obrázkov alebo nás kontaktujte pred objednaním.
Technická špecifikácia
| Výrobca: | LAMINA PREŠOV |
| Materiál: | pozinkovaná oceľ |
| Typ systému: | polkruhový odkvapový systém |
| Vyhotovenie: | starý typ |
| Rozmerová kategória: | žľab 333 mm / zvod 120 mm |
| Komponent: | žľabové hrdlo |
Súvisiace prvky odkvapového systému
Pre kompletnú montáž pozinkovaného oceľového odkvapového systému odporúčame doplniť aj ďalšie prvky v rovnakom rozmere.
Prvky odkvapového systému - pozinkovaný oceľový systém - starý typ (zvodové prvky môžu byť aj nového typu)
- Žľab bez čela
- Žľab s čelom
- Čelo na falcovanie
- Čelo nafalcované
- Roh univerzálny
- Čelový hák
- Žľabový hák očíslovaný
- Žľabový hák
- Žľabové hrdlo
- Kotlík kónický
- Kotlík zlučovací
- Zberný kotlík hranatý
- Koleno horné: starý typ / nový typ
- Zvodová rúra
- Objímka
- Kotviaca hmoždinka M10: so skrutkou / bez skrutky
- Tŕň k objímke M10
- Držiak objímky M10
- Spojka rúr
- Odskok - koleno soklové
- Výpust vody: nový typ
- Zvodová odbočka: 120/80 mm / 120/100 mm / 120/120 mm
- Koleno výtokové: starý typ / nový typ
- Geiger bočný / Geiger spodný
- Ohybné koleno
- Nity
- Tmel
Ak si nie ste istí výberom jednotlivých prvkov a ich množstvom, môžete použiť náš konfigurátor odkvapového systému, ktorý vám pomôže navrhnúť potrebné komponenty podľa typu strechy a rozmerov objektu.
Dodatočné parametre
| Kategória: | Starý typ – žľab 333 mm/zvod 120 mm |
|---|---|
| Hmotnosť: | 0.32 kg |
| Materiál: | Pozinkovaná oceľ |
| ? Rozmer: | 333 mm / 120 mm |
| Systém: | polkruhový |
| Materiál: | pozinkovaná oceľ |
| Rozmer: | 333 mm / 120 mm |
| Typ: | starý typ |
