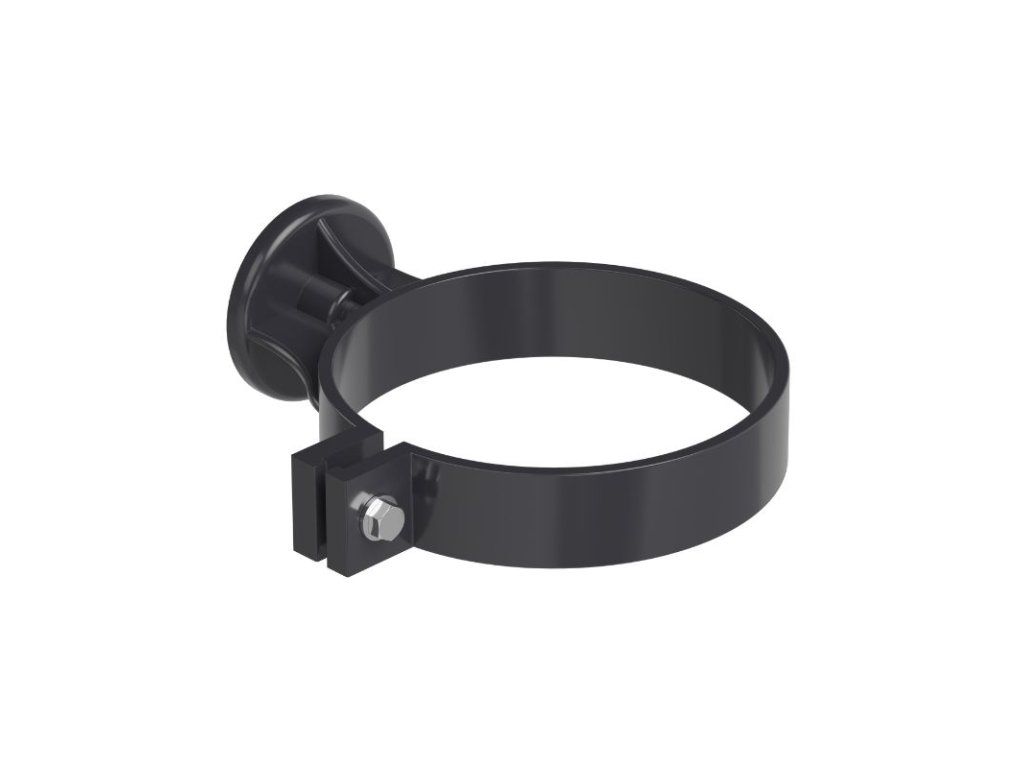

GALECO PVC objímka PVC, 100 mm Čiernosivá RAL 7021

Podrobný popis

GALECO PVC objímka PVC, 100 mm Čiernosivá RAL 7021

GALECO PVC objímka rúry slúži na pevné uchytenie zvodovej rúry k stene alebo k vhodnej nosnej konštrukcii. Stabilizuje zvislý zvod a pomáha udržať rúru v správnej polohe, aby dažďová voda bezpečne odtekala smerom k spodnému ukončeniu zvodu.

Tento variant je určený pre zvodovú rúru s priemerom 100 mm a je dostupný v odtieni čiernosivá RAL 7021. Objímka je vyrobená z PVC a je súčasťou plastového odkvapového systému GALECO PVC.

Ako vybrať správny rozmer?

Objímku vyberajte podľa priemeru zvodovej rúry. Priemer objímky musí zodpovedať priemeru rúry, ktorú chcete uchytiť k stene.

• 80 mm – pre zvodovú rúru GALECO PVC 80 mm
• 100 mm – pre zvodovú rúru GALECO PVC 100 mm

Pri objednávke si vždy skontrolujte, či vyberáte správny priemer objímky, rovnakú farbu a vhodné príslušenstvo pre celý odkvapový systém.

Dôležité upozornenie

Objímka sa predáva bez tŕňa. Na jej upevnenie k stene je potrebné objednať vhodný tŕň samostatne podľa typu podkladu a požadovanej vzdialenosti zvodovej rúry od fasády.

K objímke môžete použiť napríklad tŕň M8 × 200 mm alebo M8 × 300 mm podľa montážnej situácie. V systéme GALECO PVC rozlišujeme PVC objímku a oceľovú objímku, preto odporúčame pri objednávke skontrolovať aj materiál vybraného prvku.

Prečo si vybrať plastový odkvapový systém GALECO PVC?

GALECO PVC je moderný plastový odkvapový systém s estetickým vzhľadom, jednoduchou montážou a minimálnymi nárokmi na údržbu. Vyrába sa technológiou koextrúzie, ktorá pomáha dosiahnuť vyššiu pevnosť, farebnú stálosť, odolnosť voči UV žiareniu a dlhodobý lesk povrchu.

Charakteristický tvar žľabov s návalkami smerom dovnútra zvyšuje účinnosť odvádzania dažďovej vody a pomáha obmedziť špliechanie vody pri silnejšom daždi. Systém je vhodný pre rodinné domy, garáže, altánky aj menšie hospodárske stavby.

Materiál a povrchová úprava

Prvky systému GALECO PVC sú vyrobené z kvalitného PVC granulátu. Materiál je navrhnutý tak, aby odolával bežným poveternostným podmienkam, UV žiareniu a teplotným zmenám.

Vďaka technológii koextrúzie má systém hladký, lesklý a farebne stály povrch. Svetlejší vnútorný povrch dlhých prvkov zároveň pomáha znižovať prehrievanie systému a obmedzovať tepelnú rozťažnosť.

Dostupné farby

PVC objímky GALECO PVC sú dostupné vo farebných prevedeniach podľa aktuálnej ponuky systému.

• RAL 7021 – čiernosivá
• RAL 8019 – šedohnedá
• RAL 9005 – čierna

Montážna poznámka

Objímka sa montuje na stenu pomocou samostatného tŕňa. Tŕň sa najprv upevní do vhodného podkladu a následne sa naň osadí objímka podľa konkrétneho montážneho riešenia.

Po vložení zvodovej rúry sa objímka uzavrie tak, aby rúru pevne držala, ale zbytočne ju nedeformovala. Objímky sa pri montáži zvyčajne umiestňujú v pravidelných rozostupoch podľa výšky zvodu a typu podkladu.

Pre väčšiu stabilitu odporúčame objímku osadiť aj v blízkosti kolien, napojení a pri hornom aj spodnom ukončení zvodu.

Pre lepšiu predstavu o montáži odkvapového systému si môžete pozrieť aj montážne video v záložke vyššie.

Technická špecifikácia

Súvisiace prvky odkvapového systému

Pre kompletnú montáž plastového odkvapového systému GALECO PVC odporúčame skontrolovať aj ďalšie prvky v rovnakej farbe a rozmere.

Prvky odkvapového systému – GALECO PVC

1. Čelo pravé
2. Kovový hák krokvový
3. Kovový čelový hák s konzolou
4. Kovový čelový hák
5. PVC-U čelový hák
6. Žľab
7. Kotlík
8. Spojka žľabu
9. Vnútorný roh 90°
10. Vonkajší roh 90°
11. Vonkajší roh s nastaviteľným uhlom
12. Čelo ľavé
13. Koleno 67°
14. Rúra
15. Spojka rúry
16. Objímka
17. Dvojzávitový tŕň s dlhou hmoždinkou
18. Odbočka
19. Univerzálny lapač nečistôt (s košíkom a klapkami)
20. Ohybné koleno
21. Zberač dažďovej vody 100/50
22. Vertikálny čistiaci kus 110 s redukciou 80-110 (súprava)
23. Rúra napojená na čistiaci kus 0,5 m, fi 110

Ak si nie ste istí výberom jednotlivých prvkov a ich množstvom, môžete použiť náš konfigurátor odkvapového systému, ktorý vám pomôže navrhnúť potrebné komponenty podľa typu strechy a rozmerov objektu.

Pomôcka pri napojení jednotlivých častí systému GALECO PVC

Pri výbere prvkov systému GALECO PVC odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

Tabuľka účinnosti systému GALECO PVC

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť konkrétna veľkosť systému GALECO PVC pri umiestnení zvodu na kraji alebo v strede žľabu.
