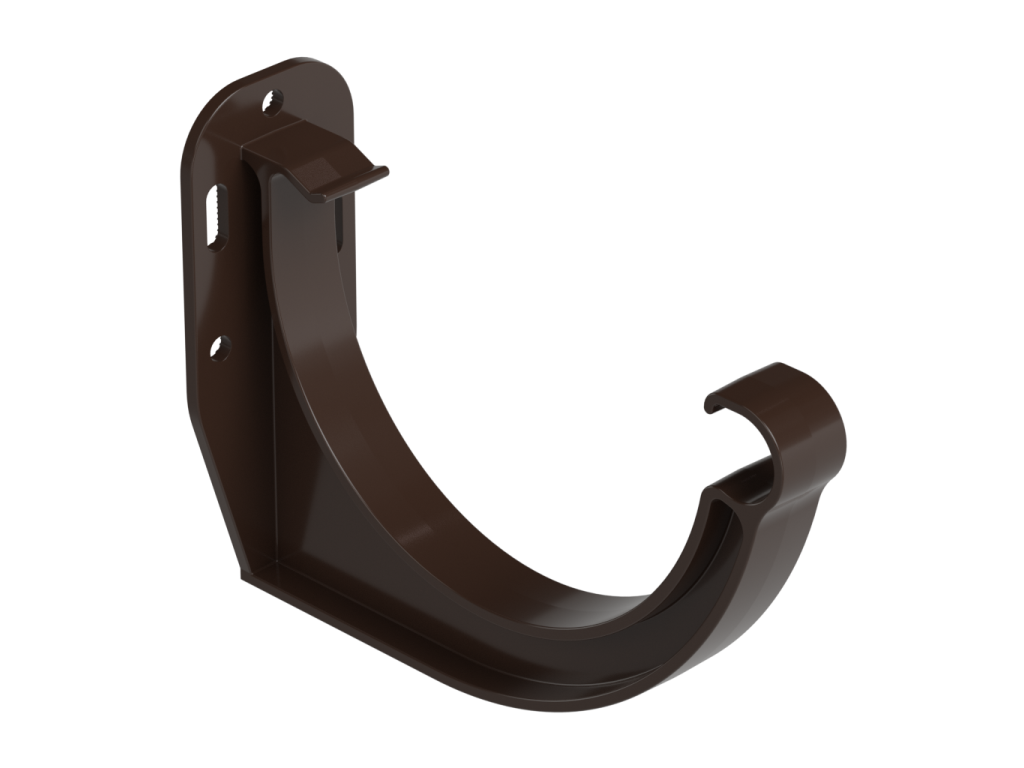

GALECO PVC čelový hák PVC, 150 mm Šedohnedá RAL 8019

Podrobný popis

GALECO PVC čelový hák PVC, 150 mm Šedohnedá RAL 8019

GALECO PVC čelový žľabový hák slúži na uloženie, podporu a vyspádovanie plastového odkvapového žľabu. Montuje sa na čelo zrezanej krokvy alebo na čelovú dosku a patrí medzi dôležité montážne prvky systému, pretože nesie hmotnosť žľabu aj vodu, ktorá ním preteká.

Tento variant je určený pre žľab systému GALECO PVC so šírkou háku 150 mm a je dostupný v odtieni šedohnedá RAL 8019. Pri výbere odporúčame skontrolovať rovnaký rozmer, farbu a kompatibilitu s ostatnými prvkami systému GALECO PVC.

Ako vybrať správny rozmer?

Čelový hák vyberajte podľa rozmeru žľabu v systéme GALECO PVC. Šírka háku musí zodpovedať veľkosti žľabu, ktorý bude hák podopierať.

• 90 mm – pre príslušný rozmer žľabu GALECO PVC 90
• 110 mm – pre príslušný rozmer žľabu GALECO PVC 110
• 130 mm – pre príslušný rozmer žľabu GALECO PVC 130
• 150 mm – pre príslušný rozmer žľabu GALECO PVC 150

Pri objednávke si vždy skontrolujte, či vyberáte správny rozmer háku, rovnakú farbu a vhodné príslušenstvo pre celý odkvapový systém.

Prečo si vybrať plastový odkvapový systém GALECO PVC?

GALECO PVC je moderný plastový odkvapový systém s estetickým vzhľadom, jednoduchou montážou a minimálnymi nárokmi na údržbu. Vyrába sa technológiou koextrúzie, ktorá pomáha dosiahnuť vyššiu pevnosť, farebnú stálosť, odolnosť voči UV žiareniu a dlhodobý lesk povrchu.

Charakteristický tvar žľabov s návalkami smerom dovnútra zvyšuje účinnosť odvádzania dažďovej vody a pomáha obmedziť špliechanie vody pri silnejšom daždi. Systém je vhodný pre rodinné domy, garáže, altánky aj menšie hospodárske stavby.

Materiál a povrchová úprava

Prvky systému GALECO PVC sú vyrobené z kvalitného PVC granulátu. Materiál je navrhnutý tak, aby odolával bežným poveternostným podmienkam, UV žiareniu a teplotným zmenám.

Vďaka technológii koextrúzie má systém hladký, lesklý a farebne stály povrch. Svetlejší vnútorný povrch dlhých prvkov zároveň pomáha znižovať prehrievanie systému a obmedzovať tepelnú rozťažnosť.

Dostupné farby

Čelové žľabové háky GALECO PVC sú dostupné vo farebných prevedeniach podľa aktuálnej ponuky systému.

• RAL 7021 – čiernosivá
• RAL 8019 – šedohnedá
• RAL 9005 – čierna

Montážna poznámka

Čelový žľabový hák sa montuje na čelo krokvy alebo na čelovú dosku. Sklon žľabu sa dosahuje rozdielnou výškou osadenia jednotlivých hákov, preto je dôležité pred montážou správne vyznačiť spád smerom ku kotlíku.

Pre správny odtok dažďovej vody odporúčame dodržať plynulý sklon žľabu smerom k zvodu. Háky musia byť osadené pevne a v správnych rozostupoch, aby bezpečne niesli žľab aj pri zaťažení vodou alebo snehom.

Čelové háky sú vhodné aj pri výmene odkvapového systému na hotovej streche, pretože sa montujú z čelnej strany a nevyžadujú zásah pod strešnú krytinu ako krokvové háky.

Pre lepšiu predstavu o montáži odkvapového systému si môžete pozrieť aj montážne video v záložke vyššie.

Technická špecifikácia

Súvisiace prvky odkvapového systému

Pre kompletnú montáž plastového odkvapového systému GALECO PVC odporúčame skontrolovať aj ďalšie prvky v rovnakej farbe a rozmere.

Prvky odkvapového systému – GALECO PVC

1. Čelo pravé
2. Kovový hák krokvový
3. Kovový čelový hák s konzolou
4. Kovový čelový hák
5. PVC-U čelový hák
6. Žľab
7. Kotlík
8. Spojka žľabu
9. Vnútorný roh 90°
10. Vonkajší roh 90°
11. Vonkajší roh s nastaviteľným uhlom
12. Čelo ľavé
13. Koleno 67°
14. Rúra
15. Spojka rúry
16. Objímka
17. Dvojzávitový tŕň s dlhou hmoždinkou
18. Odbočka
19. Univerzálny lapač nečistôt (s košíkom a klapkami)
20. Ohybné koleno
21. Zberač dažďovej vody 100/50
22. Vertikálny čistiaci kus 110 s redukciou 80-110 (súprava)
23. Rúra napojená na čistiaci kus 0,5 m, fi 110

Ak si nie ste istí výberom jednotlivých prvkov a ich množstvom, môžete použiť náš konfigurátor odkvapového systému, ktorý vám pomôže navrhnúť potrebné komponenty podľa typu strechy a rozmerov objektu.

Pomôcka pri napojení jednotlivých častí systému GALECO PVC

Pri výbere prvkov systému GALECO PVC odporúčame skontrolovať, ktoré rozmery žľabov, kotlíkov, kolien a zvodových rúr patria k sebe. Pomôcka pri napojení jednotlivých častí systému uľahčí výber kompatibilných prvkov v správnom rozmere.

Tabuľka účinnosti systému GALECO PVC

Pri návrhu odkvapového systému je dôležité zohľadniť veľkosť odvodňovanej plochy strechy a umiestnenie zvodu. Tabuľka účinnosti ukazuje, akú plochu dokáže odviesť konkrétna veľkosť systému GALECO PVC pri umiestnení zvodu na kraji alebo v strede žľabu.
