Farebná oceľová odbočka Y, 100/100 mm Strieborná

Podrobný popis

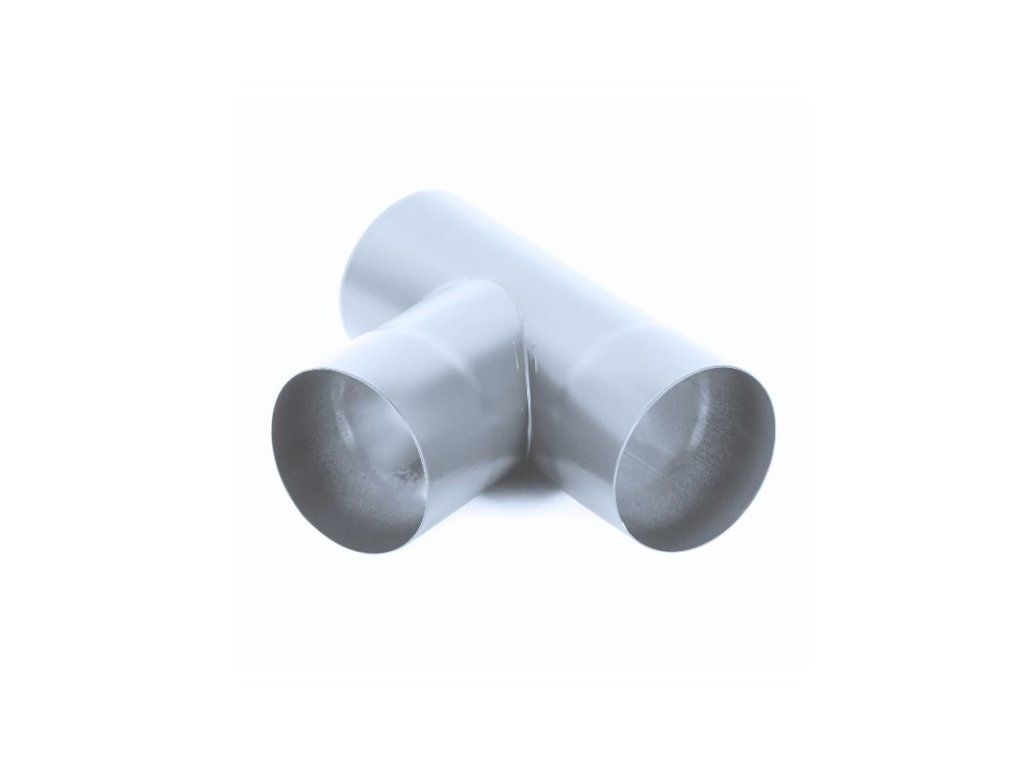

Farebná oceľová odbočka Y 100/100 mm, Strieborná

Farebná oceľová odbočka Y slúži na spojenie bočnej zvodovej rúry do hlavnej zvodovej rúry. Umožňuje zlúčiť odvodnenie z dvoch častí strechy do jednej vetvy zvodového systému. Používa sa najmä pri členitejších strechách, prístavbách, garážach alebo tam, kde nie je praktické viesť samostatné zvody po fasáde.

Tento variant je určený pre hlavnú zvodovú rúru s priemerom 100 mm a bočnú zvodovú rúru s priemerom 100 mm. Pri výbere odporúčame skontrolovať priemer hlavného zvodu aj priemer napájanej bočnej vetvy.

Ako vybrať správny rozmer?

Rozmer odbočky Y sa uvádza ako kombinácia dvoch priemerov. Prvý rozmer označuje priemer hlavnej zvodovej rúry, druhý rozmer označuje priemer bočnej zvodovej rúry, ktorá sa do nej napája.

• 80/80 mm – hlavná rúra 80 mm / bočná rúra 80 mm
• 100/80 mm – hlavná rúra 100 mm / bočná rúra 80 mm
• 100/100 mm – hlavná rúra 100 mm / bočná rúra 100 mm
• 120/80 mm – hlavná rúra 120 mm / bočná rúra 80 mm
• 120/100 mm – hlavná rúra 120 mm / bočná rúra 100 mm
• 120/120 mm – hlavná rúra 120 mm / bočná rúra 120 mm

Pri objednávke si vždy skontrolujte, či vyberáte správnu kombináciu priemerov, rovnakú farbu a vhodné príslušenstvo pre celý odkvapový systém.

Prečo si vybrať farebný oceľový odkvapový systém?

Farebný oceľový odkvapový systém je vhodný pre zákazníkov, ktorí hľadajú dobrý pomer ceny, životnosti, pevnosti a vzhľadu. Oceľové prvky sú pevné, odolné a vďaka farebnej povrchovej úprave sa dajú jednoducho zladiť so strešnou krytinou, fasádou, parapetmi alebo ďalšími klampiarskymi prvkami. Systém je vhodný pre rodinné domy, garáže, altánky, hospodárske budovy aj väčšie objekty a na stavbe pôsobí čisto, jednotne a esteticky.

Materiál a povrchová úprava

Farebný oceľový odkvapový systém EVROMAT je vyrobený zo žiarovo pozinkovaného oceľového plechu s hrúbkou 0,55 mm. Povrch tvorí obojstranná farebná PUR polyuretánová úprava 35/35 μm, ktorá je odolnejšia ako bežná PES polyesterová úprava.

PUR úprava má lepšiu odolnosť voči poškrabaniu, vyššiu UV stabilitu, farebnú stálosť a dlhšiu životnosť. Štandardné farby majú hladký povrch s jemným leskom, zatiaľ čo prevedenie EVROultraMAT má matný, jemne drsný povrch vhodný najmä k matným strešným krytinám.

Dostupné farby

Farebné oceľové odbočky Y sú dostupné vo viacerých odtieňoch podľa aktuálnej ponuky systému.

Štandardné farby: RAL 3009 hnedočervená, RAL 7016 antracitová, RAL 8004 tehlová, RAL 8017 čokoládová, RAL 9005 čierna, strieborná, RAL 9010 biela a RAL 8028 Testa di Moro.

UltraMAT: RAL 7016 antracitová, RAL 8017 čokoládová.

Montážna poznámka

Odbočka Y sa montuje do zvodovej časti odkvapového systému medzi jednotlivé úseky zvodových rúr. Hlavná zvodová rúra pokračuje v priamom smere a bočná rúra sa napája do šikmého vývodu odbočky.

Pri montáži je potrebné dodržať správny smer napojenia jednotlivých dielov, horný diel sa zasúva dovnútra spodného dielu. Napojené zvodové rúry odporúčame v blízkosti odbočky dostatočne uchytiť pomocou objímok, aby sa spoj zbytočne nenamáhal.

Objímky sa pri montáži zvyčajne umiestňujú v rozostupe približne 1,5 až 2 m podľa výšky zvodu a typu podkladu. Pre väčšiu stabilitu odporúčame objímku osadiť aj v blízkosti kolien, napojení a pri hornom aj spodnom ukončení zvodu.

Pri skracovaní alebo úprave prvkov odporúčame ošetriť strihané alebo poškodené miesta vhodnou opravnou farbou, aby sa zachovala ochrana povrchovej úpravy.

Pre lepšiu predstavu o montáži odkvapového systému si môžete pozrieť aj montážne video v záložke vyššie, v ktorom uvidíte základný princíp skladania jednotlivých prvkov odkvapu.

Technická špecifikácia

Súvisiace prvky odkvapového systému

Pre kompletnú montáž farebného oceľového odkvapového systému odporúčame skontrolovať aj ďalšie prvky v rovnakej farbe a rozmere.

Prvky odkvapového systému - farebný oceľový systém

1. Čelo falcovacie / čelo s tesnením
2. Žľab
3. Žľabový hák krokvový
4. Čelový hák
5. Spojka žľabu
6. Roh vnútorný
7. Roh vonkajší
8. Kotlík kónický
9. Lapač lístia
10. Koleno zvárané
11. Zvodová rúra
12. Odskok - koleno soklové
13. Kotlík zberný hranatý
14. Objímka
15. Kotviaca hmoždinka M10
16. Tŕň k objímke M10
17. Držiak objímky M10
18. Krytka tŕňa
19. Spojka zvodu
20. Odbočka
21. Výpust vody
22. Výpust vody na hadicu
23. Geiger bočný / Geiger spodný
24. Ohybné koleno
25. Ceruzka na opravu laku
26. Nity
27. Farebný tmel / transparentný tmel

Ak si nie ste istí výberom jednotlivých prvkov a ich množstvom, môžete použiť náš konfigurátor odkvapového systému, ktorý vám pomôže navrhnúť potrebné komponenty podľa typu strechy a rozmerov objektu.
