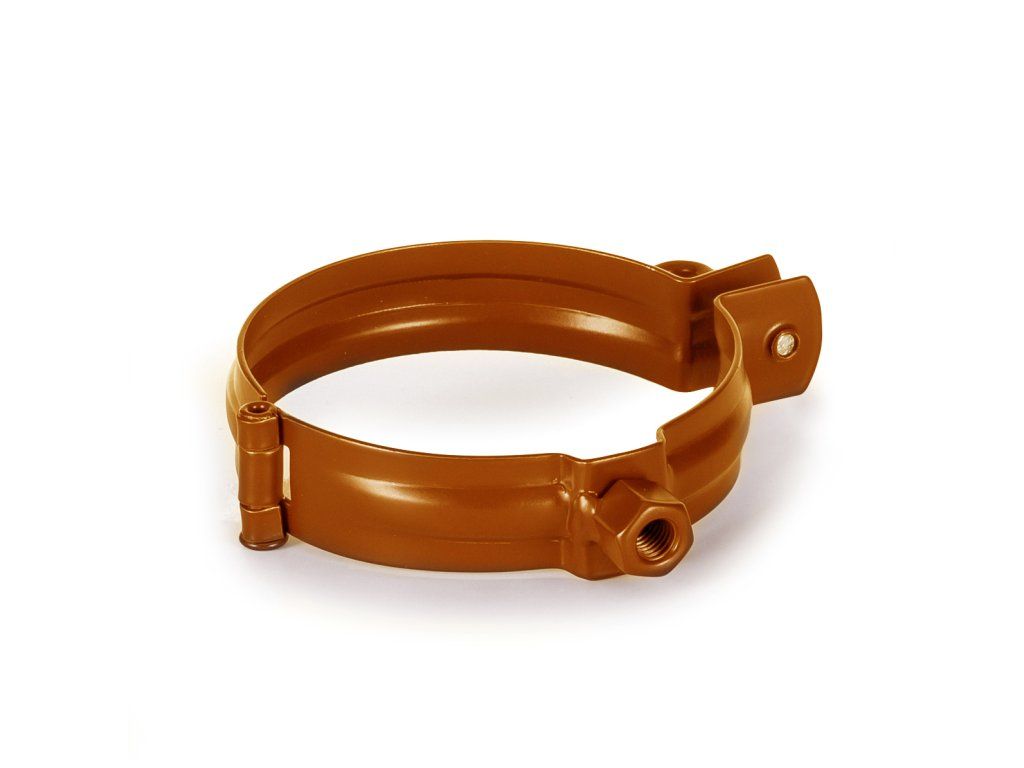

Farebná oceľová objímka - 80 mm Tehlová RAL 8004

Podrobný popis

Farebná oceľová objímka M10, 80 mm, Tehlová RAL 8004

Farebná oceľová objímka slúži na pevné uchytenie zvodovej rúry k fasáde alebo k vhodnej nosnej konštrukcii. Pomáha udržať zvodovú rúru v správnej polohe, zvyšuje stabilitu celého zvodu a prispieva k bezpečnému odvedeniu dažďovej vody zo strechy.

Tento variant je určený pre zvodovú rúru s priemerom 80 mm a je dostupný v odtieni Tehlová RAL 8004. Pre správny výber odporúčame objednať objímku v rovnakom priemere a farebnom prevedení ako zvodová rúra.

Ako vybrať správny priemer?

Objímku vyberajte podľa priemeru zvodovej rúry. Priemer objímky musí zodpovedať priemeru zvodu, ktorý chcete uchytiť k fasáde alebo nosnej konštrukcii.

• 80 mm – pre zvodovú rúru 80 mm
• 100 mm – pre zvodovú rúru 100 mm
• 120 mm – pre zvodovú rúru 120 mm

Pri objednávke si vždy skontrolujte, či vyberáte správny priemer, rovnakú farbu a vhodné príslušenstvo pre celý odkvapový systém.

Dôležité upozornenie

Objímka sa predáva bez tŕňa. Na montáž je potrebné objednať vhodný tŕň samostatne podľa typu podkladu a požadovanej dĺžky odsadenia zvodovej rúry od fasády.

Na upevnenie objímky odporúčame použiť:

• Pozinkovaný tŕň objímky M10 × 160 mm
• Pozinkovaný tŕň objímky M10 × 205 mm
• Pozinkovaný tŕň objímky M10 × 305 mm
• Hmoždinku do polystyrénu alebo zateplenia M10

Pri výbere tŕňa zohľadnite hrúbku zateplenia, typ muriva a požadovanú vzdialenosť zvodovej rúry od steny.

Prečo si vybrať farebný oceľový odkvapový systém?

Farebný oceľový odkvapový systém je vhodný pre zákazníkov, ktorí hľadajú dobrý pomer ceny, životnosti, pevnosti a vzhľadu. Oceľové prvky sú pevné, odolné a vďaka farebnej povrchovej úprave sa dajú jednoducho zladiť so strešnou krytinou, fasádou, parapetmi alebo ďalšími klampiarskymi prvkami. Systém je vhodný pre rodinné domy, garáže, altánky, hospodárske budovy aj väčšie objekty a na stavbe pôsobí čisto, jednotne a esteticky.

Materiál a povrchová úprava

Farebný oceľový odkvapový systém EVROMAT je vyrobený zo žiarovo pozinkovaného oceľového plechu s hrúbkou 0,55 mm. Povrch tvorí obojstranná farebná PUR polyuretánová úprava 35/35 μm, ktorá je odolnejšia ako bežná PES polyesterová úprava.

PUR úprava má lepšiu odolnosť voči poškrabaniu, vyššiu UV stabilitu, farebnú stálosť a dlhšiu životnosť. Štandardné farby majú hladký povrch s jemným leskom, zatiaľ čo prevedenie EVROultraMAT má matný, jemne drsný povrch vhodný najmä k matným strešným krytinám.

Dostupné farby

Farebné oceľové objímky sú dostupné vo viacerých odtieňoch podľa aktuálnej ponuky systému.

Štandardné farby: RAL 3009 hnedočervená, RAL 7016 antracitová, RAL 8004 tehlová, RAL 8017 čokoládová, RAL 9005 čierna, strieborná, RAL 9010 biela a RAL 8028 Testa di Moro.

UltraMAT: RAL 7016 antracitová, RAL 8017 čokoládová.

Montážna poznámka

Objímka sa montuje na fasádu pomocou samostatného tŕňa M10. Tŕň sa najprv upevní do vhodného podkladu a následne sa naň nasadí alebo naskrutkuje objímka podľa typu prevedenia. Po vložení zvodovej rúry sa objímka uzavrie tak, aby rúru pevne držala, ale zároveň ju zbytočne nedeformovala.

Objímky sa pri montáži zvyčajne umiestňujú v rozostupe približne 1,5 až 2 m podľa výšky zvodu a typu podkladu. Pre väčšiu stabilitu odporúčame objímku osadiť aj v blízkosti kolien, napojení a pri hornom aj spodnom ukončení zvodu.

Pri zateplenej fasáde je potrebné zvoliť vhodné riešenie kotvenia, aby bola objímka pevne uchytená v nosnom podklade, nie iba v tepelnej izolácii.

Pre lepšiu predstavu o montáži odkvapového systému si môžete pozrieť aj montážne video v záložke vyššie, v ktorom uvidíte základný princíp skladania jednotlivých prvkov odkvapu.

Technická špecifikácia

Súvisiace prvky odkvapového systému

Pre kompletnú montáž farebného oceľového odkvapového systému odporúčame skontrolovať aj ďalšie prvky v rovnakej farbe a rozmere.

Prvky odkvapového systému – farebný oceľový systém

• Čelo falcovacie / čelo s tesnením
• Žľab
• Žľabový hák krokvový
• Čelový hák
• Spojka žľabu
• Roh vnútorný
• Roh vonkajší
• Kotlík kónický
• Lapač lístia
• Koleno zvárané
• Zvodová rúra
• Odskok – koleno soklové
• Kotlík zberný hranatý
• Objímka
• Kotviaca hmoždinka M10: so skrutkou / bez skrutky
• Tŕň k objímke M10
• Držiak objímky M10
• Krytka tŕňa
• Spojka zvodu
• Odbočka
• Výpust vody
• Výpust vody na hadicu
• Geiger bočný / Geiger spodný
• Ohybné koleno
• Ceruzka na opravu laku
• Nity
• Farebný tmel / transparentný tmel

Ak si nie ste istí výberom jednotlivých prvkov a ich množstvom, môžete použiť náš konfigurátor odkvapového systému, ktorý vám pomôže navrhnúť potrebné komponenty podľa typu strechy a rozmerov objektu.
