GALECO atikový adaptér - Hranatý GALECO PVC2, RAL 7021 Čiernosivá

Atikový adaptér z okrúhleho vývodu 110 mm na hranatú rúru GALECO PVC2 70 × 80 mm farba čiernosivá RAL 7021

Atikový adaptér GALECO je prechodový prvok určený na napojenie okrúhleho vývodu s priemerom 110 mm na hranatú plastovú zvodovú rúru systému GALECO PVC2 s rozmerom 70 × 80 mm.

Používa sa najmä pri odvodnení plochých striech cez atiku, kde je potrebné prepojiť okrúhly strešný alebo atikový vývod s hranatým zvodovým systémom vedeným po fasáde.

Použitie atikového adaptéra

Adaptér vytvára plynulý prechod medzi dvoma rozdielnymi tvarmi a rozmermi potrubia:

• vstupné okrúhle napojenie s priemerom 110 mm,
• výstup pre hranatú zvodovú rúru 70 × 80 mm,
• kompatibilita s hranatým plastovým systémom GALECO PVC2,
• vhodné riešenie pre odvod dažďovej vody cez atiku,
• umožňuje pokračovať hranatým zvodom po fasáde objektu.

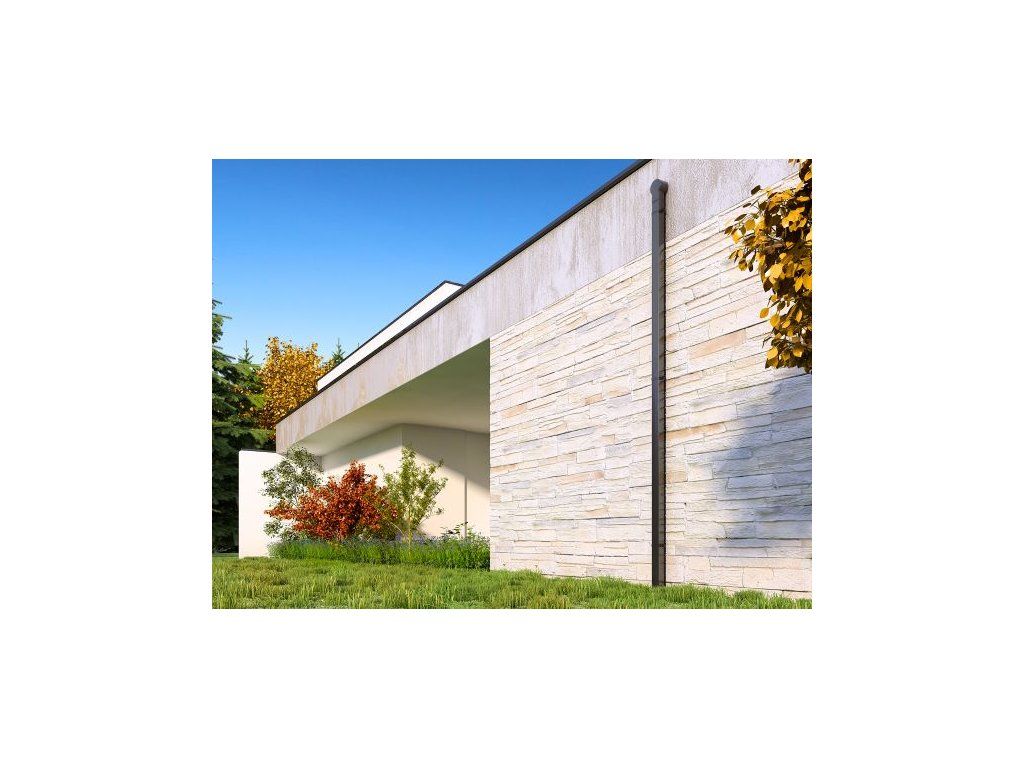

Odvodnenie plochej strechy cez atiku

Pri odvodnení plochej strechy môže byť dažďová voda vedená cez bočný vývod v atike. Atikový adaptér umožní prepojiť tento okrúhly vývod s hranatou zvodovou rúrou GALECO PVC2, ktorá následne odvádza vodu smerom k terénu, lapaču nečistôt alebo dažďovej kanalizácii.

Vďaka adaptéru nie je potrebné kombinovať nekompatibilné diely alebo vytvárať improvizované prechody medzi okrúhlym a hranatým potrubím.

Montáž atikového adaptéra

Okrúhla časť adaptéra sa napája na vývod s priemerom 110 mm. Na hranatý výstup sa následne pripája zvodová rúra GALECO PVC2 s rozmerom 70 × 80 mm.

Pri montáži je potrebné skontrolovať správny smer osadenia, pevnosť spojov a ich ochranu proti prenikaniu vody. Konkrétny spôsob utesnenia a upevnenia sa prispôsobuje typu atikového vývodu a skladbe strešného detailu.

Pri odvodnení plochej strechy odporúčame vychádzať z projektovej dokumentácie a montážnych pokynov výrobcu strešného systému.

Výhody atikového adaptéra

• presný prechod z okrúhleho potrubia na hranatý zvod,
• napojenie vývodu 110 mm na rúru 70 × 80 mm,
• kompatibilita so systémom GALECO PVC2,
• estetické vedenie hranatej rúry po fasáde,
• systémové riešenie odvodnenia plochej strechy cez atiku,
• jednoduchšie a bezpečnejšie napojenie bez improvizovaných redukcií.

Technická špecifikácia
